अगर आप एक नए Electrician हैं और आपको two way switch fan regulator wiring करना नहीं आता, तो कोई चिंता की बात नहीं है। इस ब्लॉग में हम आपको बिल्कुल आसान और सुरक्षित तरीके से two way switch fan regulator wiring करना सिखाएंगे।
अगर सीलिंग फैन को दो जगह से ऑन-ऑफ करना हो, तो इस वायरिंग का इस्तेमाल किया जाता है। इसमें दो टू वे स्विच और एक फैन रेगुलेटर लगाया जाता है। टू वे स्विच को उन जगहों पर लगाते हैं, जहां से फैन को ऑन-ऑफ करना है। यह वायरिंग आमतौर पर बेडरूम के अंदर की जाती है, जिससे फैन को दो जगह से कंट्रोल किया जा सके। ध्यान रखें कि इस वायरिंग में फैन की स्पीड को एक ही जगह से नियंत्रित किया जा सकता है क्योंकि रेगुलेटर सिर्फ एक ही जगह पर लगाया जाता है।

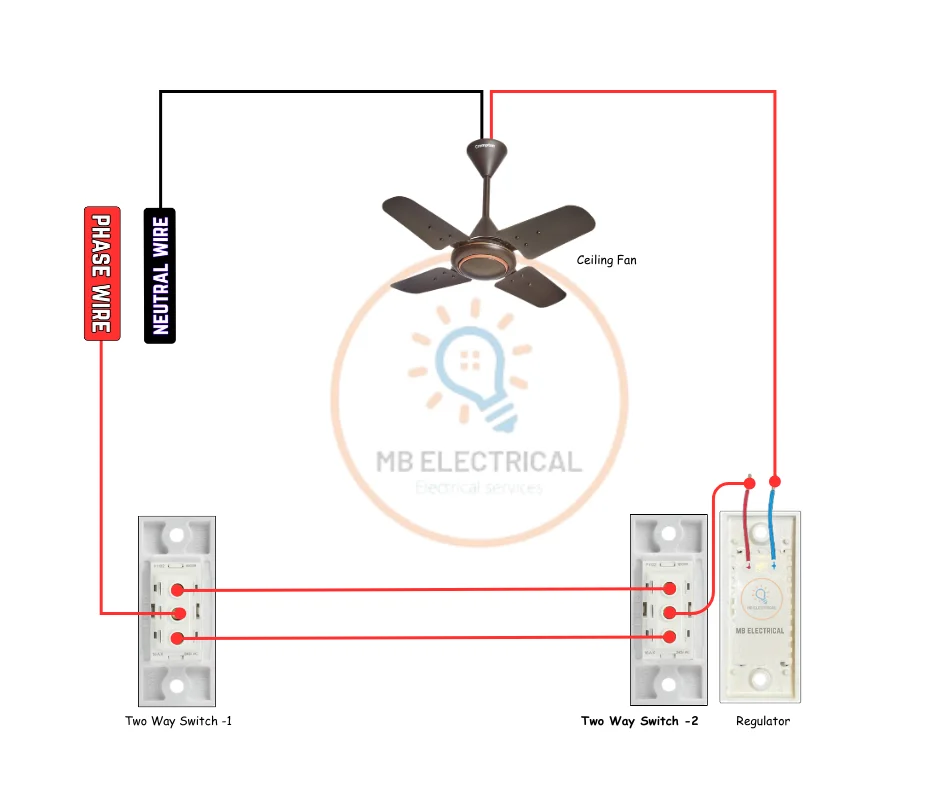

Two Way Switch Fan Regulator Wiring
Steps for wiring:
तो वायरिंग करने के लिए, पहले टू वे स्विच के L1 टर्मिनल को दूसरे टू वे स्विच के L1 टर्मिनल में लूप करेंगे। उसके बाद इन्हीं दोनों स्विच के L2 टर्मिनल को भी आपस में लूप करेंगे।
अब रेगुलेटर के इनपुट वायर को दूसरे टू वे स्विच के कॉमन टर्मिनल में कनेक्ट करेंगे। और रेगुलेटर के आउटपुट से एक वायर को सीलिंग फैन में कनेक्ट करेंगे। उसके बाद यह हमारा मैन लाइन का फेस और न्यूट्रल वायर है अब फेस वायर को पहले टू वे स्विच के कॉमन टर्मिनल में कनेक्ट करेंगे। और न्यूट्रल वायर को सीलिंग फैन के साथ डायरेक्ट कनेक्ट करेंगे
इस तरह से आप टू वे स्विच और फैन रेगुलेटर की वायरिंग कर सकते है जिससे आप फैन को दो जगह से कंट्रोल कर सकें और बेड से ही फैन की स्पीड भी एडजस्ट कर सकें।
