दोस्तों, आज की इस ब्लॉग में हम सीखेंगे Two Switch Two Socket Connection कैसे किया जाता है। यह प्रक्रिया बहुत ही सरल और सीधी है। हम आपके लिए एक विस्तृत डायग्राम भी प्रदान करेंगे जिससे देखकर आप खुद ही इस वायरिंग को कर सकते हैं। इस ट्यूटोरियल को फॉलो करके आप अपने घर में आसानी से वायरिंग कर सकते हैं।
आपको इस वायरिंग के लिए कुछ बेसिक टूल्स की जरूरत पड़ेगी। जिसमें शामिल हैं:
- स्क्रूड्राइवर
- वायर स्ट्रिपर
- इलेक्ट्रिकल टेप
- वायर (लाल, काला, हरा लाइव, न्यूट्रल, और अर्थ के लिए)
- 2 स्विच
- 2 सॉकेट्स
- स्विच बोर्ड
पहले हम बोर्ड पर स्विचेस और सॉकेट्स को सुरक्षित रूप से फिट करेंगे। यह सुनिश्चित करेगा कि सब कुछ अच्छी तरह से टाइट फिक्स हो और वायरिंग करते वक्त कोई दिक्कत ना आए।”

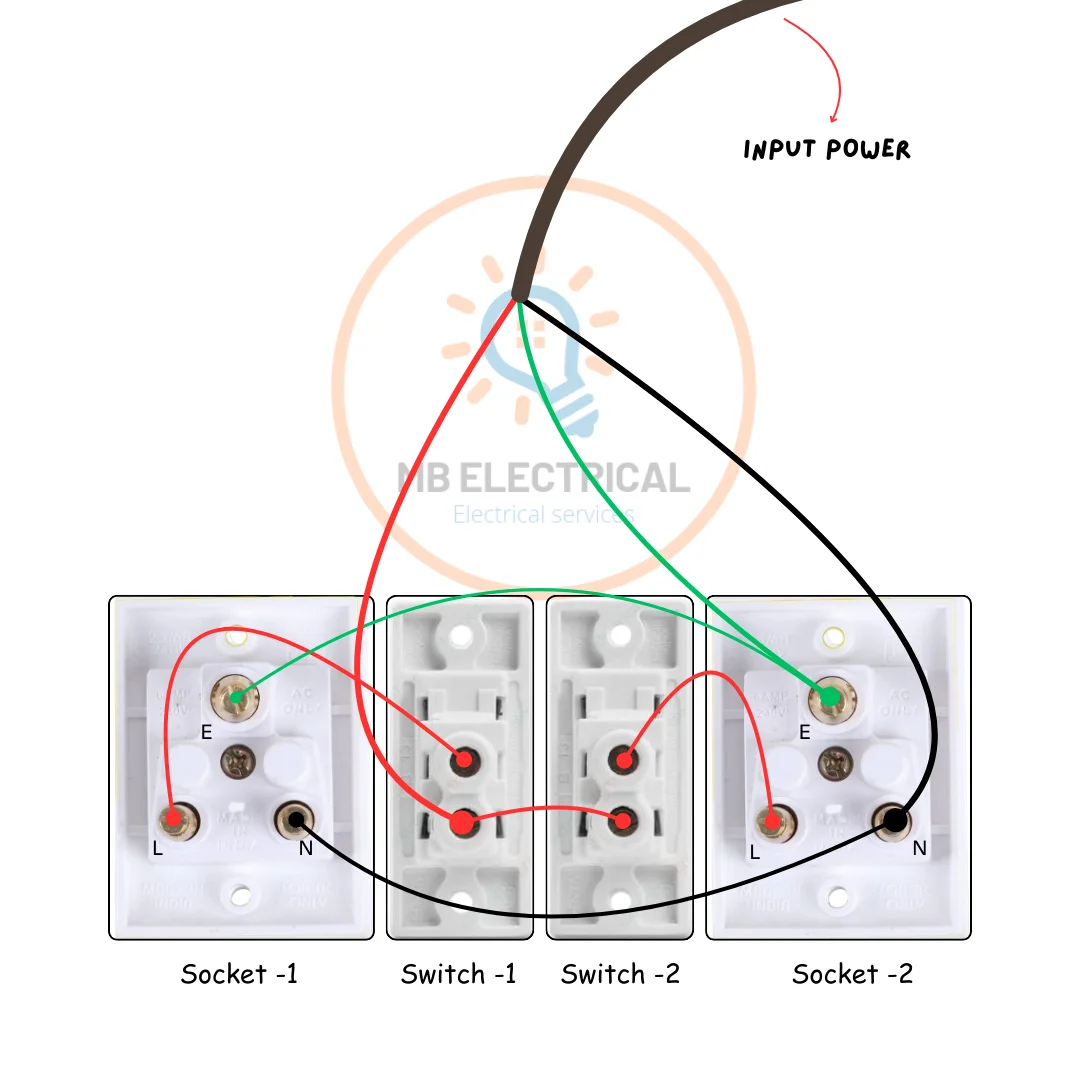

Two Switch Two Socket Connection Diagram
अब डायग्राम की मदद से हम समझेंगे कि वायर को कैसे कनेक्ट करना है। डायग्राम को ध्यान से देखें।
2 socket 2 switch Connection Procedure
- पहले हम लाइव वायर (आमतौर पर लाल) को स्विच के इनपुट टर्मिनल से कनेक्ट करेंगे।
- फिर स्विच के आउटपुट टर्मिनल को सॉकेट के लाइव टर्मिनल से कनेक्ट करना होगा।
- इसी तरह दूसरे स्विच और सॉकेट का कनेक्शन भी होगा।
- न्यूट्रल वायर (आमतौर पर काला) सीधे सॉकेट्स के न्यूट्रल टर्मिनल्स से कनेक्ट होगी।
- अर्थ वायर (आमतौर पर हरा) को सॉकेट्स के अर्थ टर्मिनल्स से कनेक्ट करना जरूरी है सुरक्षा के लिए।”
यह देखिए, हमने लाइव, न्यूट्रल और अर्थ वायर को प्रॉपर टर्मिनल्स से कनेक्ट कर दिया है। अब हम स्विचेस और सॉकेट्स को टेस्ट करेंगे।
जब आप सुनिश्चित हो जाएं कि सारी वायरिंग सही है, तब पावर सप्लाई ऑन करके सॉकेट्स और स्विचेस को टेस्ट करें। अगर सब कुछ सही से काम कर रहा है तो आपकी वायरिंग सफल है!
