इस ब्लॉग में जानें Submersible Starter Connection, Submersible motor starter price, submersible pump starter और single phase motor starter connection diagram के बारे में विस्तार से। यह जानकारी आपके सबमर्सिबल सिस्टम की कार्यक्षमता और सुरक्षा को बढ़ाने में मदद करेगी।
अगर आप सबमर्सिबल मोटर के इस्तेमाल की योजना बना रहे हैं, तो आपको उसके कनेक्शन और सही तरीके से इंस्टॉलेशन की जानकारी होना बहुत जरूरी है। सबमर्सिबल मोटर की बेहतर कार्यप्रणाली और लंबी उम्र के लिए एक उचित स्टार्टर कनेक्शन महत्वपूर्ण है। इस ब्लॉग में, हम Submersible Starter Connection, Submersible motor starter price, और अन्य संबंधित पहलुओं पर चर्चा करेंगे।
Submersible Pump Starter क्या है
Submersible pump starter एक महत्वपूर्ण उपकरण है, जिसका मुख्य उद्देश्य पंप को सुरक्षित तरीके से चालू और बंद करना है, साथ ही साथ इसे ओवरलोड, वोल्टेज उतार-चढ़ाव और शॉर्ट सर्किट जैसी समस्याओं से बचाना है। इसमें विभिन्न सुरक्षात्मक यंत्र होते हैं जो पंप की सुरक्षा और सही संचालन सुनिश्चित करते हैं। आइए इन घटकों को विस्तार से समझते हैं
1. कनडेक्टर (Contactor)
कनडेक्टर एक इलेक्ट्रिकल स्विच है, जो पंप को पावर सप्लाई प्रदान करता है। यह स्विच पंप स्टार्टर के अंदर होता है और इसे पंप को चालू या बंद करने के लिए इस्तेमाल किया जाता है। जब स्टार्टर के नियंत्रण सर्किट को सक्रिय किया जाता है, तो कनडेक्टर पंप को पावर सप्लाई प्रदान करता है।
2. MCB (Miniature Circuit Breaker):
- MCB का मुख्य काम पंप को ओवरलोड या शॉर्ट सर्किट से बचाना है। अगर पंप में किसी प्रकार का शॉर्ट सर्किट होता है या ओवरलोड स्थिति उत्पन्न होती है, तो MCB तुरंत सर्किट को तोड़ देती है और पंप को बचाती है। यह पंप की सुरक्षा में अहम भूमिका निभाता है।
3. ओवरलोड रिले (Overload Relay):
- ओवरलोड रिले पंप की मोटर को अत्यधिक लोड से बचाने का काम करता है। जब मोटर अत्यधिक लोड पर चलने लगती है और गर्म होती है, तो यह रिले मोटर को स्वचालित रूप से बंद कर देती है ताकि मोटर खराब न हो। यह पंप की सुरक्षा के लिए महत्वपूर्ण यंत्र है।
4. NO (Normally Open) और NC (Normally Closed) स्विच:
- NO स्विच: यह स्विच सामान्य स्थिति में खुला रहता है और जब सिस्टम चालू होता है, तब यह स्विच बंद होता है। इसका उपयोग पंप के चालू होने पर सर्किट को जोड़ने के लिए किया जाता है।
- NC स्विच: यह स्विच सामान्य स्थिति में बंद रहता है और जब सिस्टम चालू होता है, तो यह स्विच खुल जाता है। इसका उपयोग सुरक्षा उद्देश्यों के लिए किया जाता है, जैसे कि ओवरलोड या वोल्टेज फ्लक्टुएशन के समय सर्किट को तोड़ना।
5. वोल्ट मीटर (Volt Meter):
- वोल्ट मीटर का उपयोग पंप के लिए वोल्टेज की निगरानी करने के लिए किया जाता है। यह सुनिश्चित करता है कि पंप को स्थिर वोल्टेज मिल रहा है, क्योंकि अधिक या कम वोल्टेज पंप को नुकसान पहुंचा सकता है। वोल्ट मीटर के द्वारा आप वोल्टेज की स्थिति को ट्रैक कर सकते हैं।
6. एंप मीटर (Amp Meter):
- एंप मीटर का उपयोग पंप की वर्तमान खपत को मापने के लिए किया जाता है। इससे यह पता चलता है कि पंप कितनी धारा (करंट) खींच रहा है। अगर पंप का करंट अधिक हो जाता है, तो यह ओवरलोड की स्थिति का संकेत हो सकता है और इसे रोकने के लिए ओवरलोड रिले काम करता है।
7. रनिंग कैपेसिटर (Running Capacitor) और स्टार्टिंग कैपेसिटर (Starting Capacitor):
स्टार्टिंग कैपेसिटर: यह कैपेसिटर पंप की मोटर को शुरू करने के लिए उपयोग किया जाता है। जब पंप को चालू किया जाता है, तो यह कैपेसिटर मोटर के स्टार्टअप टॉर्क को बढ़ाता है और पंप को सही तरीके से चालू करने में मदद करता है।
रनिंग कैपेसिटर: यह कैपेसिटर पंप की मोटर के चालू होने के बाद काम करता है और मोटर की कार्यकुशलता को बढ़ाता है। यह मोटर के गति को नियंत्रित करता है और उसकी स्थिरता बनाए रखता है।
Submersible Starter का चयन पंप की क्षमता और आवश्यक सुरक्षा के आधार पर किया जाता है।
Submersible starter के सभी ये यंत्र पंप की सुरक्षा और कुशल संचालन को सुनिश्चित करने में मदद करते हैं। इन सभी घटकों का संयोजन पंप को ओवरलोड, वोल्टेज में उतार-चढ़ाव, और अन्य संभावित समस्याओं से बचाता है, जिससे पंप की लाइफ लंबी होती है और यह प्रभावी तरीके से कार्य करता है। यदि पंप स्टार्टर में सभी यंत्र सही तरीके से कनेक्ट और कार्य कर रहे हैं, तो पंप लंबे समय तक बिना किसी समस्या के काम करता है।
Submersible Starter Connection

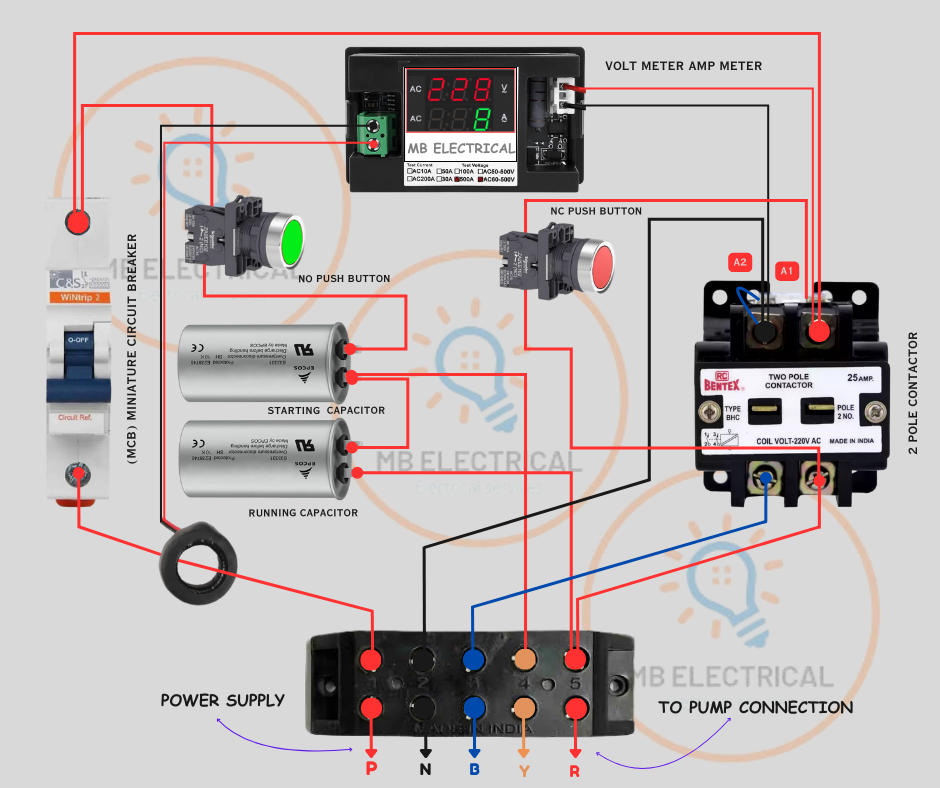

नीचे हमने एक वायरिंग डायग्राम दिया है, Submersible Motor Starter Connection, जिसे देख कर आप आसानी से वायरिंग कर सकते हैं।
अगर आपकी motor 3-Phase है और आप direct-on-line starter के बारे में जानना चाहते हैं, तो DOL Starter Wiring Diagram Guide देखें।
Motor Starter Connection प्रक्रिया
तो सबसे पहले हम फेस वायर को CT कॉइल के अंदर से ले जाते हुए MCB के इनपुट में कनेक्ट करेंगे। अब MCB के आउटपुट से फेस वायर को कॉन्टैक्टर के L2 टर्मिनल में कनेक्ट करेंगे।
फिर, इसी फेस वायर को एनो स्विच में जोड़ते हुए, इसे स्टार्टिंग कैपेसिटर की एक वायर से जोड़ देंगे। इसके बाद, न्यूट्रल वायर को कॉन्टैक्टर के L1 टर्मिनल में कनेक्ट करेंगे।
फिर, कॉन्टैक्टर के L1 और L2 टर्मिनल से फेस और न्यूट्रल वायर को डिजिटल वोल्ट मीटर के फेस और न्यूट्रल वायर से जोड़ देंगे। इसके बाद, कॉन्टैक्टर के T1 और T2 टर्मिनल से फेस और न्यूट्रल वायर को पंप के रेड और ब्लू वायर से कनेक्ट करेंगे।
अब हम रनिंग और स्टार्टिंग कैपेसिटर को आपस में लूप करेंगे। और, इसी वायर को पंप के येलो वायर से कनेक्ट करेंगे। फिर रनिंग कैपेसिटर से एक वायर को पंप के रेड वायर से कनेक्ट करेंगे।
इसके बाद, कॉन्टैक्टर के T1 और T2 टर्मिनल से फेस और न्यूट्रल वायर को पंप के रेड और ब्लू वायर से कनेक्ट करेंगे। अब हम रनिंग और स्टार्टिंग कैपेसिटर को आपस में लूप करेंगे। और, इसी वायर को पंप के येलो वायर से कनेक्ट करेंगे। फिर रनिंग कैपेसिटर से एक वायर को पंप के रेड वायर से कनेक्ट करेंगे।
इसके बाद, कॉन्टैक्टर के T2 टर्मिनल से एक वायर को एनसी स्विच में जोड़ते हुए, इसे कॉन्टैक्टर के कॉयल टर्मिनल्स के ए वन टर्मिनल में कनेक्ट करेंगे।
अब कॉन्टैक्टर के L1 टर्मिनल से न्यूट्रल वायर को कॉन्टैक्टर के कॉयल टर्मिनल्स के ए टू टर्मिनल में कनेक्ट करेंगे।
इसके बाद CT कॉइल के दोनों वायर को डिजिटल मीटर से जोड़ देंगे। अब आपकी वायरिंग पूरी हो चुकी है और पंप चालू करने के लिए तैयार है। आप यह वायरिंग इस डायग्राम को देखकर आसानी से कर सकते हैं।
Submersible motor starter price
Submersible motor starter price विभिन्न ब्रांड, पावर रेटिंग और अतिरिक्त विशेषताओं के आधार पर बदलती है।
लोकल ब्रांड्स के सामान्य स्टार्टर लगभग ₹1500 से शुरू होते हैं। वहीं L&T, Havells, और Siemens जैसी प्रतिष्ठित कंपनियों के स्टार्टर की कीमत ₹3000 से ₹8000 या उससे अधिक तक हो सकती है।
अगर मोटर की क्षमता 1HP से 3HP के बीच है, तो स्टार्टर की कीमत लगभग ₹1500 से ₹3000 तक रहती है।
वहीं 5HP से 10HP मोटरों के लिए यह कीमत ₹4000 से ₹8000 तक हो सकती है।
कुछ high-quality स्टार्टर में overload protection, auto cut-off और digital display जैसी सुविधाएँ भी मिलती हैं। इन features की वजह से कीमत और ज्यादा हो सकती है।
यदि आपको किसी विशेष ब्रांड या मॉडल की latest price चाहिए, तो स्थानीय बाजार या online platforms पर जाँच करना सबसे अच्छा रहेगा।
Electric starter और Motor के बीच connection
Electric starter और Motor के बीच connection करने के लिए निम्नलिखित प्रक्रिया अपनाएं:
सबसे पहले, Starter panel के आउटपुट टर्मिनल को देखें, जहां फेज (L) और न्यूट्रल (N) के लिए कनेक्शन दिए होते हैं। motor starter box के आउटपुट फेज वायर को मोटर के कॉमन (C) और रनिंग वाइंडिंग (R) टर्मिनल से जोड़ें। इसके बाद, न्यूट्रल वायर को मोटर के स्टार्टिंग वाइंडिंग (S) टर्मिनल से कनेक्ट करें। यदि मोटर में कैपेसिटर का उपयोग किया गया है, तो इसे रनिंग वाइंडिंग और स्टार्टिंग वाइंडिंग के बीच जोड़े।
कनेक्शन पूरा करने के बाद, स्टार्टर को चालू करें और मोटर के सही दिशा में घूमने की पुष्टि करें। यदि मोटर गलत दिशा में चलती है, तो कैपेसिटर के कनेक्शन को उलटकर सही करें। सही कनेक्शन से मोटर सुचारू रूप से काम करेगी और किसी भी विद्युत समस्या से बचा जा सकेगा।
सही Submersible Starter Connection और उचित इंस्टॉलेशन से न केवल आपकी मोटर की कार्यक्षमता में सुधार होगा, बल्कि उसकी लंबी उम्र भी सुनिश्चित होगी। हमेशा उच्च गुणवत्ता वाले Starter Panel का चयन करें और उसे सही wiring diagram के अनुसार इंस्टॉल करें, ताकि मोटर सुचारू रूप से काम कर सके और ओवरलोड या वोल्टेज फ्लक्चुएशन जैसी समस्याओं से बचा जा सके। इसके अलावा, नियमित मेंटेनेंस और सुरक्षा उपायों का पालन करना भी आवश्यक है। यदि आपको Submersible Starter Connection से संबंधित कोई प्रश्न हो, तो कृपया टिप्पणी में पूछें।
