Single Phase Motor Connection करना सीखना चाहते हैं? इस ब्लॉग में हम आपको Single Phase Motor Wiring, Capacitor Connection, और सही तरीके से कनेक्शन करने की पूरी जानकारी देंगे। स्टेप-बाय-स्टेप गाइड के साथ आसानी से समझें और अपनी मोटर को सही तरीके से कनेक्ट करें! अगर आपकी मोटर 3-Phase है या आप DOL Starter की wiring सीखना चाहते हैं तो हमारा “DOL Starter Wiring Diagram Guide” देखिए — step-by-step diagram और control wiring के साथ।
सिंगल फेज मोटर का उपयोग कई घरेलू और औद्योगिक उपकरणों में किया जाता है, जैसे कि पंखे, पंप, मशीनरी आदि। अगर आप Single Phase Motor Connection को सही तरीके से करना चाहते हैं, तो यह गाइड आपके लिए बहुत मददगार होगी।
Single Phase Motor क्या होती है?
सिंगल फेज मोटर एक एसी मोटर होती है, जो केवल एक फेज सप्लाई (230V) पर चलती है। इसका उपयोग छोटे और मध्यम लोड वाली मशीनों में किया जाता है।
अगर आप मोटर स्टार्ट करने के तरीके को समझना चाहते हैं, तो यह जरूर पढ़ें:
Submersible Starter Connection – इसमें price, diagram और complete जानकारी दी गई है।
सिंगल फेज मोटर के मुख्य टर्मिनल:
सिंगल फेज मोटर में आमतौर पर तीन मुख्य टर्मिनल होते हैं:
1️⃣ RUN (R) या MAIN Winding:
- यह मुख्य वाइंडिंग होती है, जो मोटर को लगातार चलाने का कार्य करती है।
- इसकी रेजिस्टेंस (प्रतिरोध) कम होती है।
2️⃣ START (S) Winding:
- यह वाइंडिंग मोटर को स्टार्ट करने के लिए उपयोग की जाती है।
- इसमें कैपेसिटर कनेक्ट किया जाता है।
- इसकी रेजिस्टेंस RUN वाइंडिंग से अधिक होती है।
3️⃣ COMMON (C):
- यह RUN और START वाइंडिंग का कॉमन प्वाइंट होता है।
- पावर सप्लाई का एक तार (Neutral) इस टर्मिनल से जोड़ा जाता है।

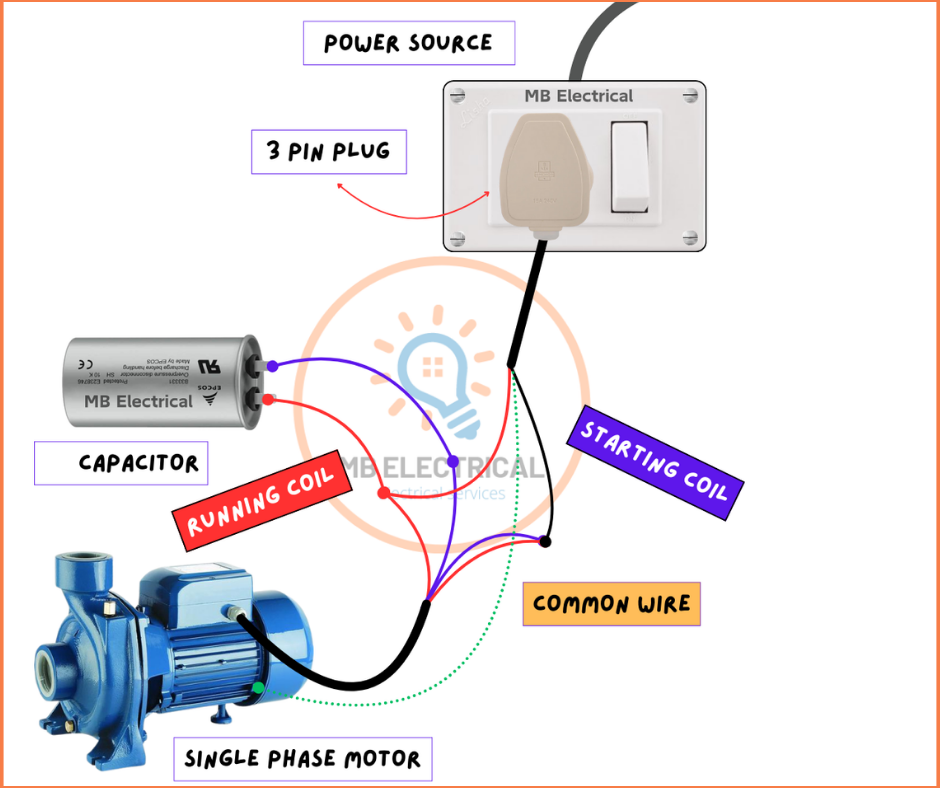

Single Phase Motor Connection करने का तरीका
सिंगल फेज मोटर को सही तरीके से कनेक्ट करने के लिए निम्नलिखित स्टेप्स को फॉलो करें:
1️⃣ पावर सप्लाई कनेक्ट करें:
🔹 मोटर को 230V AC सप्लाई की जरूरत होती है।
🔹 Live (L) तार और Neutral (N) तार को सही टर्मिनल से जोड़ें।

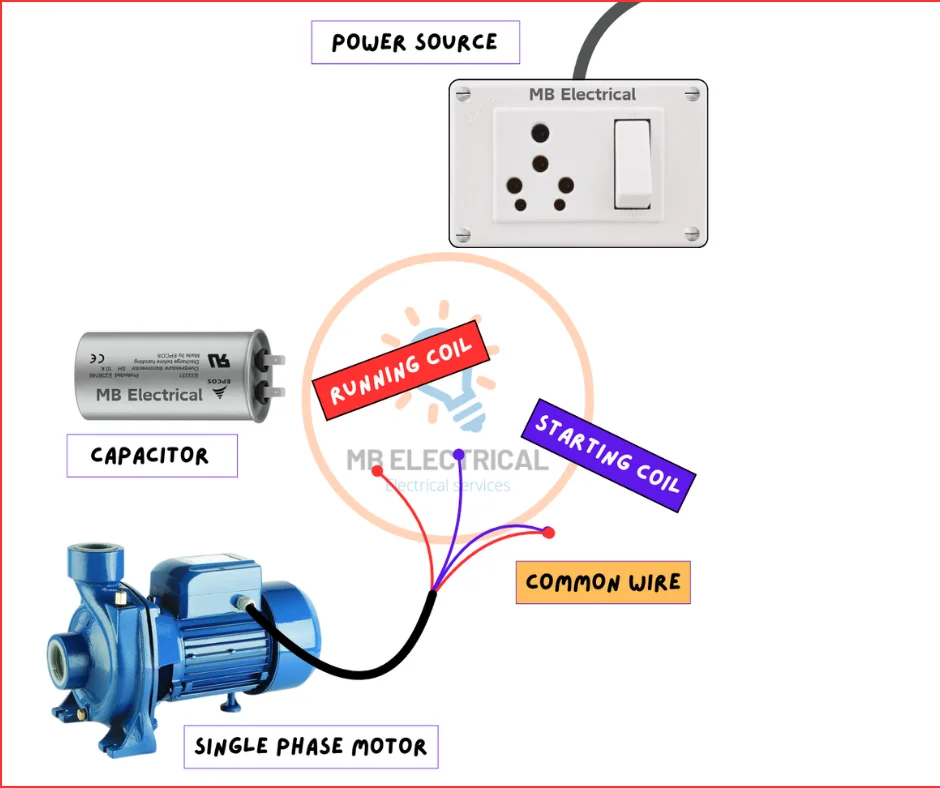

2️⃣ टर्मिनल की पहचान करें:
🔹 मोटर में तीन मुख्य टर्मिनल होते हैं—RUN (R), START (S), और COMMON (C)।
🔹 सही टर्मिनल पहचानने के लिए मल्टीमीटर से रेजिस्टेंस चेक करें:
- RUN – COMMON: कम रेजिस्टेंस
- START – COMMON: ज्यादा रेजिस्टेंस
- RUN – START: दोनों रेजिस्टेंस का जोड़
3️⃣ कैपेसिटर कनेक्शन करें:
🔹 कैपेसिटर को START (S) और RUN (R) के बीच कनेक्ट करें।
🔹 मोटर के अनुसार 8µF, 10µF, 15µF या 25µF कैपेसिटर का उपयोग करें।
4️⃣ पावर सप्लाई कनेक्ट करें:
🔹 Live (L) वायर को RUN (R) टर्मिनल से जोड़ें।
🔹 Neutral (N) वायर को COMMON (C) टर्मिनल से जोड़ें।
5️⃣ मोटर स्टार्ट करें:
🔹 सभी कनेक्शन सही से करने के बाद, मोटर को पावर सप्लाई दें।
🔹 अगर मोटर उल्टी दिशा में घूम रही है, तो कैपेसिटर के वायर बदल दें।
Single Phase Motor Connection करना एक आसान प्रक्रिया है, लेकिन सही तरीके से कनेक्शन करना बहुत जरूरी है। ऊपर बताए गए तरीके से आप बिना किसी परेशानी के अपनी मोटर को कनेक्ट कर सकते हैं।
आपको यह ब्लॉग पसंद आए, तो MB Electrical के फेसबुक पेज को फॉलो करें। अधिक जानकारी के लिए Electrician Guide book खरीदें, जो आपके ज्ञान को बढ़ाने में मदद करेगी।😊
