दोस्तों, अगर आप electrician हैं या electrical wiring सीख रहे हैं, तो आपने RCCB connection का नाम ज़रूर सुना होगा। rccb full form (Residual Current Circuit Breaker) एक life-saving device है, जो हमें electric shock और earth leakage current से बचाता है।


अक्सर beginners सिर्फ MCB लगाते हैं और सोचते हैं कि protection complete हो गया। लेकिन सच ये है कि MCB overload और short circuit से बचाता है, जबकि RCCB connection diagram सही तरीके से करने पर इंसान को shock से बचाता है।

RCCB Working Principle

RCCB का working principle बहुत simple लेकिन life-saving है। जब भी कोई current leakage होता है या इंसान को shock लगता है, उस समय Phase (L) और Neutral (N) के current में imbalance आ जाता है। RCCB इस imbalance को detect करता है और तुरंत trip होकर supply cut कर देता है। Normal condition में जितना current Phase से जाता है उतना ही Neutral से वापस आता है।

लेकिन अगर leakage हो जाए तो current का फर्क कुछ milliampere भी हो तो RCCB instantly action लेता है। यही वजह है कि घर या workshop wiring में RCCB connection करना ज़रूरी है। यह overload या short circuit से protect नहीं करता, इसलिए इसे हमेशा MCB के साथ install करना चाहिए ताकि circuit protection और human safety दोनों ensure हो सकें।

Difference Between MCB and RCCB

FeatureMCBRCCB
ProtectionOverload & Short CircuitElectric Shock & Earth Leakage
Trips OnHigh currentCurrent imbalance
Life Safety❌✅
ApplicationLoad protectionHuman safety

इसलिए हमेशा DB (Distribution Board) में MCB + RCCB दोनों का combination use करना चाहिए।

RCCB की रेटिंग और चुनाव

RCCB अलग-अलग रेटिंग्स में उपलब्ध होती है, और इसे चुनने से पहले हमें कुछ जरूरी बातों का ध्यान रखना चाहिए। सही रेटिंग का चुनाव आपके घर या ऑफिस की सुरक्षा और उपयोग पर निर्भर करता है।

RCCB की रेटिंग क्या होती है?

RCCB की रेटिंग को मुख्य रूप से दो भागों में वर्गीकृत किया जाता है:

  • करंट सेंसिटिविटी (Current Sensitivity)
    • यह रेटिंग mA (मिलीएम्पियर) में होती है।
    • करंट सेंसिटिविटी का मतलब है कि RCCB कितने करंट लीकेज को सेंस करके ट्रिप करेगी।
    • आमतौर पर घरों में 30mA रेटिंग वाली RCCB का उपयोग किया जाता है।
      • 30mA: इंसान को करंट लगने से बचाने के लिए उपयुक्त।
      • 100mA और 300mA: बड़े उपकरणों और औद्योगिक उपयोग के लिए।
  • रेटेड करंट क्षमता (Rated Current Capacity)
    • यह रेटिंग Ampere (A) में होती है।
    • यह दर्शाता है कि RCCB कितने करंट तक काम कर सकती है।
    • आमतौर पर 25A, 40A, 63A, और 100A रेटिंग्स उपलब्ध होती हैं।
      • 25A और 40A: छोटे घरों और फ्लैट्स के लिए।
      • 63A और 100A: बड़े घरों, ऑफिस, या औद्योगिक उपयोग के लिए।

RCCB का चुनाव कैसे करें?

RCCB का चुनाव करते समय निम्नलिखित बातों का ध्यान रखें:

  • उपयोग का प्रकार समझें:
    • यदि आप घरेलू उपयोग के लिए RCCB खरीद रहे हैं, तो 30mA की सेंसिटिविटी और 40A या 63A की करंट रेटिंग पर्याप्त होगी।
    • औद्योगिक उपयोग के लिए, 100mA या 300mA की सेंसिटिविटी और उच्च करंट रेटिंग वाली RCCB का चयन करें।
    • लोड की गणना करें:
    • आपके घर या उपकरणों में कुल लोड की गणना करें।
    • सुनिश्चित करें कि RCCB की रेटिंग आपके लोड से अधिक हो।
    • ब्रांड और गुणवत्ता:
    • हमेशा प्रमाणित और भरोसेमंद ब्रांड की RCCB का उपयोग करें।
    • सस्ते विकल्पों से बचें, क्योंकि यह आपकी सुरक्षा के लिए समझौता हो सकता है।

RCCB को कहां और कैसे लगाएं?

  • RCCB को हमेशा मेन डिस्ट्रीब्यूशन बोर्ड (Main Distribution Board) में लगाया जाना चाहिए।
  • इसे जोड़ने का तरीका बहुत आसान है। नीचे दिए गए rccb connection diagram को देखकर कोई भी व्यक्ति आसानी से RCCB Wiring कर सकता है।

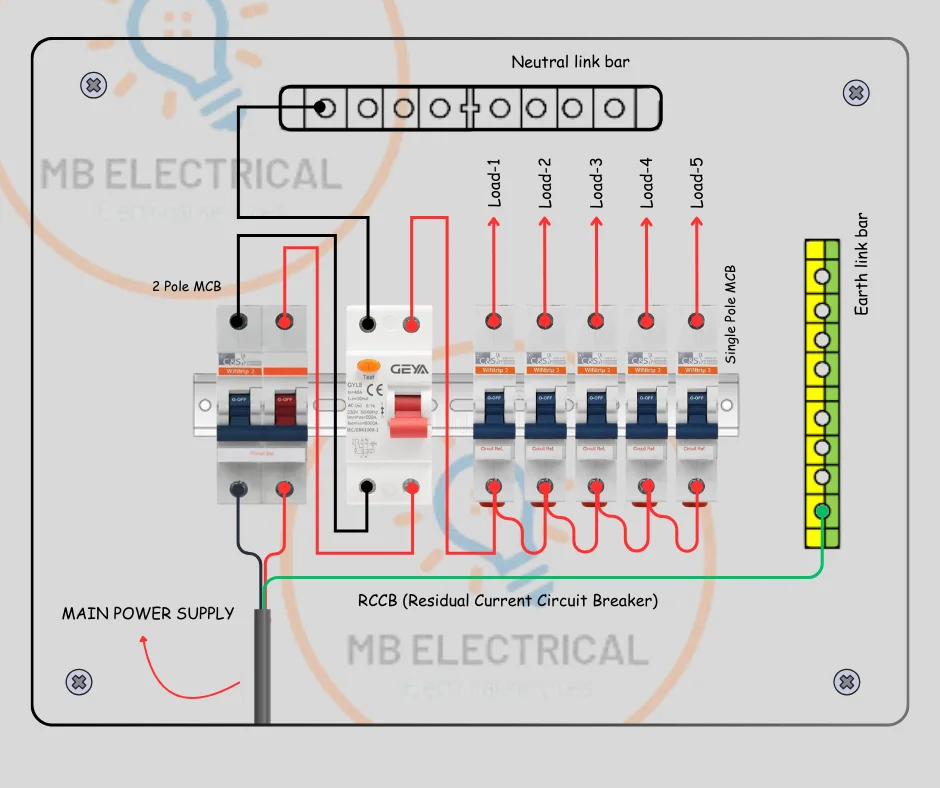

RCCB Connection Diagram PDF
RCCB Connection Diagram

RCCB Wiring Diagram (Single Phase)

Single phase RCCB wiring diagram में wiring step-by-step इस तरह की जाती है:

  1. सबसे पहले Main Power Supply (Phase और Neutral) को एक 2 Pole MCB से connect किया जाता है। यह MCB main power को overload और short circuit से protect करता है।
  2. 2 Pole MCB के output से Phase और Neutral दोनों wires को RCCB के input terminals में जोड़ा जाता है। RCCB का काम leakage current detect करना और जरूरत पड़ने पर तुरंत line trip करना है।
  3. RCCB से निकलने वाला Phase wire अलग-अलग Single Pole MCBs में feed किया जाता है, ताकि हर load (Light, Fan, TV, Socket) को अलग protection मिले।
  4. RCCB से निकलने वाला Neutral wire सबसे पहले Neutral Link Bar में जाता है और वहां से हर load तक distribute होता है।
  5. Main Earthing wire को Earth Link Bar में connect करें और वहां से हर load की earthing को proper तरीके से जोड़े।

इस system में अगर किसी एक load (जैसे Fan या Light) में fault हो, तो सिर्फ उसी load का MCB trip होगा, बाकी loads normally काम करते रहेंगे।

सही तरीके से किया गया RCCB wiring connection न केवल आपके घर और ऑफिस की safety बढ़ाता है, बल्कि shock और fire hazard से भी protection देता है। हमेशा standard RCCB wiring diagram follow करें ताकि आपकी electrical safety highest level पर बनी रहे।

RCCB Connection Diagram (Three Phase)

अगर आपके पास Three Phase Supply है (जैसे workshop, commercial building, या बड़े घर की wiring), तो आपको three phase RCCB connection करना होगा। इसमें चार inputs होते हैं – R (Red), Y (Yellow), B (Blue) और N (Neutral)।

  • Input side पर: इनको main supply से RCCB के input terminals में connect करें।
  • Output side पर: RCCB से निकलकर ये wires Distribution Board (DB), sub-MCBs और loads तक जाएंगी।
  • Neutral को हमेशा Neutral Link Bar से pass कराएं और Earthing को Earth Link Bar से connect करें।

ध्यान रहे: RCCB तभी सही काम करेगा जब Phase और Neutral दोनों RCCB से होकर गुजरें। अगर Neutral bypass कर दिया तो बार-बार false tripping होगी।

Earthing का महत्व: Three phase RCCB system में proper earthing बहुत जरूरी है। अगर earthing सही नहीं है तो leakage detect होने पर भी RCCB effective protection नहीं देगा। इसलिए installation करते समय हमेशा Pipe Earthing Guide follow करें।

Safety Guidelines for RCCB Wiring

Electrical wiring करते समय सबसे जरूरी चीज़ होती है safety। अगर आप RCCB wiring diagram follow कर रहे हैं, तो इन points का ध्यान ज़रूर रखें:

  1. हमेशा branded और ISI/IEC standard approved RCCB use करें। Local or duplicate RCCB आपकी safety को risk में डाल सकता है।
  2. Phase और Neutral दोनों wires को RCCB से pass कराएं। अगर Neutral bypass किया तो RCCB बार-बार false trip करेगा।
  3. RCCB installation करते समय wiring terminals को properly tighten करें, loose connection कभी भी overheating या sparking कर सकता है।
  4. Load requirement के हिसाब से सही RCCB rating चुनें (30mA leakage sensitivity घर के लिए, 100mA या 300mA industrial use के लिए)।
  5. RCCB का Test Button महीने में कम से कम 1 बार press करें, ताकि यह check हो सके कि RCCB सही तरीके से काम कर रहा है।
  6. Proper earthing ज़रूरी है – इसके लिए आप Pipe Earthing Guide follow कर सकते हैं।

इन guidelines को follow करके आप अपने घर और office की wiring को हमेशा सुरक्षित रख सकते हैं।

FAQs – RCCB Wiring & Price Related

RCCB 63 Amp 4 Pole Price कितना होता है?

Market में RCCB 63 Amp 4 Pole price brand और quality के हिसाब से अलग होता है। सामान्यत: यह ₹2200 – ₹4000 तक मिल सकता है। Schneider, Havells, और L&T जैसी कंपनियों के rates थोड़ा ज्यादा होते हैं लेकिन safety standard high मिलता है।

RCCB 40 Amp Price India में कितना है?

Domestic use के लिए सबसे ज्यादा demand RCCB 40 Amp की होती है। इसकी कीमत ₹1200 – ₹2500 तक रहती है। अगर आप घर या छोटे office की wiring कर रहे हैं तो यह सही option है।

30mA RCCB Tripping Time कितना होता है?

IS/IEC standard के अनुसार 30mA RCCB tripping time बहुत fast होना चाहिए। Normal condition में यह 30 millisecond से 300 millisecond के बीच trip कर देता है। यही reason है कि 30mA RCCB को shock protection के लिए best माना जाता है।

RCCB Price in India कितना है और कौनसा select करें?

RCCB price in India ₹1000 से शुरू होकर ₹5000 तक जाता है। Price depend करता है – Ampere rating (40A, 63A, 100A), Poles (2 pole / 4 pole), और sensitivity (30mA / 100mA / 300mA)। Selection हमेशा load और usage पर depend करेगा।

Conclusion

अब तक आपने detail में समझ लिया होगा कि सही तरीके से किया गया RCCB connection आपके घर और ऑफिस की electrical safety के लिए कितना जरूरी है। RCCB न केवल leakage current detect करता है, बल्कि shock और fire hazard से भी protection देता है। अगर आप इसे MCB और proper earthing system के साथ install करते हैं तो आपका पूरा electrical circuit पूरी तरह सुरक्षित रहता है।

याद रखें, RCCB का सही selection (जैसे 40A, 63A, 30mA sensitivity) और सही wiring method follow करना ही long-term safety ensure करता है।
