Electrical safety हर घर और industry के लिए सबसे ज़रूरी चीज़ है। Pipe Earthing एक ऐसा method है जिससे किसी भी electrical fault या leakage current को safe तरीके से जमीन (Earth) में transfer किया जाता है। इससे shock और fire accident का खतरा कम हो जाता है।
इस method में हम एक GI Earthing Pipe (Galvanized Iron Pipe) को जमीन में vertically install करते हैं और उसे moisture के लिए charcoal + salt से surround किया जाता है। इस setup को अच्छी तरह से connect करने पर proper earthing मिलती है।
अगर आप electrician हैं, student हैं, या अपने घर की wiring के लिए सही earthing method समझना चाहते हैं, तो यह blog आपके लिए है। इसमें हम step-by-step Pipe Earthing Diagram, working principle, material list, और Pipe vs Plate Earthing का comparison देखेंगे।
Pipe Earthing क्या है?
Pipe Earthing एक ऐसा earthing method है जिसमें एक लंबी GI Earthing Pipe (Galvanized Iron Pipe) को जमीन में vertically install किया जाता है। इस pipe के चारों तरफ charcoal और salt की layers डाली जाती हैं ताकि soil की conductivity बनी रहे और current आसानी से dissipate हो सके। ऊपर से पानी डालने के लिए funnel या watering pipe लगाया जाता है, जिससे moisture हमेशा available रहे। इस setup को electrical system से earthing strip या wire के जरिए connect किया जाता है। जब भी किसी equipment में fault current या leakage होता है, तो वह current सुरक्षित तरीके से जमीन में चला जाता है और इससे shock और fire hazards से बचाव होता है। Pipe Earthing cost-effective, reliable और घरों से लेकर industries तक widely इस्तेमाल होने वाला सबसे practical earthing system है।

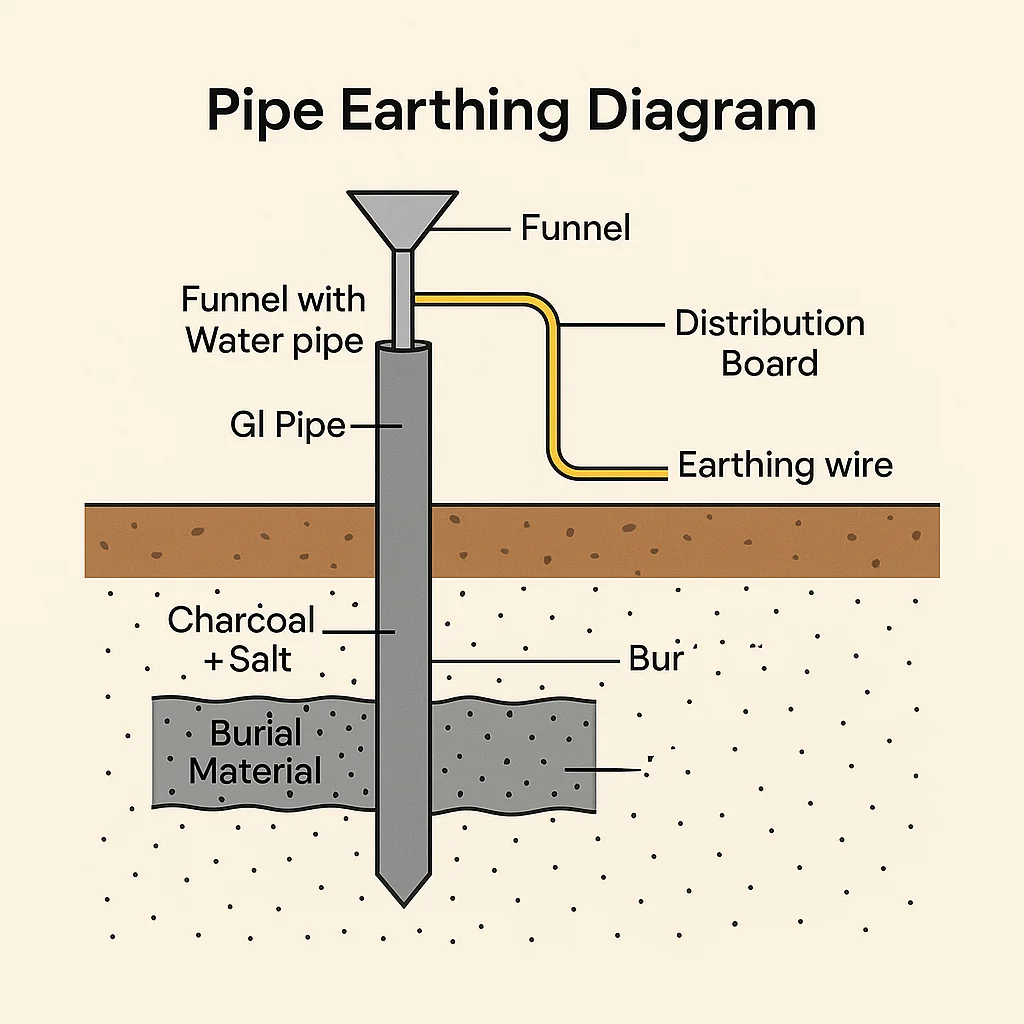

Pipe Earthing Diagram (with Explanation)
ऊपर दिए गए diagram में आप देख सकते हैं कि Pipe Earthing system कैसे बनाया जाता है। इसमें एक GI Pipe (Galvanized Iron Pipe) को जमीन में vertically install किया गया है। Pipe के चारों तरफ charcoal और salt की layers भरी जाती हैं ताकि soil की conductivity बढ़े और fault current आसानी से जमीन में dissipate हो सके। ऊपर से funnel with water pipe लगाया गया है, जिससे समय-समय पर पानी डालकर pit को moist रखा जाता है। यह moisture earthing system को active और effective बनाए रखता है। Pipe को एक earthing wire के माध्यम से distribution board से connect किया जाता है, जिससे किसी भी electrical fault या leakage current तुरंत जमीन में चला जाता है और इंसानों को shock से protection मिलता है। यह method simple, low-cost और घरों व industries दोनों के लिए सबसे common earthing technique है।
Pipe Earthing Material List
Pipe Earthing बनाने के लिए कुछ basic materials की ज़रूरत होती है, जो आसानी से local electrical market में मिल जाते हैं। नीचे दिए गए items इस system को complete और effective बनाने में मदद करते हैं:
- GI Earthing Pipe (2.5m – 3m): मुख्य pipe जो जमीन में vertical डाली जाती है और earthing का base बनती है।
- Charcoal Powder: soil की conductivity बढ़ाने के लिए इस्तेमाल होता है।
- Salt: moisture retain करके current flow को आसान बनाता है।
- Watering Pipe: earthing pit में पानी डालने के लिए ताकि system हमेशा moist रहे।
- Earthing Strip / Wire (Copper या GI): distribution board या equipment से earthing connect करने के लिए।
- Funnel + Clamp: पानी डालने के लिए funnel और pipe से wire connection strong करने के लिए clamp use होता है।
ये सभी materials मिलकर earthing system को safe और long-lasting बनाते हैं।
GI Earthing Pipe क्यों Use होता है?
GI (Galvanized Iron) Earthing Pipe सबसे ज़्यादा use होने वाला material है Pipe Earthing में। इसके पीछे कई practical reasons हैं:
- Corrosion Resistance:
GI pipe को galvanization (zinc coating) किया जाता है, जिससे यह soil और moisture के contact में आने पर जल्दी rust नहीं होता और लंबे समय तक टिकता है। - Strong Mechanical Strength:
GI pipe मजबूत होता है और जमीन में दबाव सहन कर सकता है, जिससे यह कई सालों तक बिना टूटे काम करता है। - Good Conductivity:
Iron naturally conductive होता है और zinc coating extra protection देता है, जिससे fault current आसानी से dissipate होता है। - Cost-Effective:
Copper pipe की तुलना में GI pipe बहुत सस्ता पड़ता है, इसलिए घरों और industries में ज़्यादातर लोग GI pipe का use करते हैं। - Easily Available:
Local market में GI earthing pipe आसानी से मिल जाता है और standard size (2.5–3 meter) ready form में available होता है।
इसी वजह से GI Earthing Pipe को आज सबसे practical और economical option माना जाता है।
Earthing pipe Installation
Step 1: सही Location चुनें
ऐसी जगह चुनें जहाँ soil हमेशा moist रहती हो। Moist soil conductivity बढ़ाती है और earthing system effective बनाती है।
Step 2: Pit खोदें
लगभग 2.5 से 3 meter गहरा और 300mm (1 foot) चौड़ा pit बनाइए। Depth soil condition के हिसाब से थोड़ा कम या ज्यादा हो सकती है।
Step 3: GI Earthing Pipe Install करें
एक 2.5–3 meter लंबी GI Earthing Pipe (गैल्वनाइज़्ड आयरन पाइप) को pit के center में vertically डालें। Pipe के ऊपर छोटे-छोटे holes बने होते हैं ताकि current आसानी से soil में dissipate हो सके।
Step 4: Charcoal और Salt की Layers भरें
GI Pipe के चारों तरफ charcoal powder और salt की alternate layers भरें। यह soil की conductivity को improve करता है और current flow को smooth बनाता है।
Step 5: Earthing Wire Connect करें
Pipe के top पर clamp लगाकर उससे Earthing Wire/Strip (Copper या GI) connect करें। यह wire आपके Distribution Board से जुड़ता है।
Step 6: Watering System लगाएँ
Pipe के ऊपर एक Funnel with water pipe fix करें। समय-समय पर पानी डालते रहें ताकि pit moist रहे और earthing effective काम करे।
Step 7: Pit को Cover करें
Pit को मिट्टी से भरकर ऊपर से ढक दें। सिर्फ funnel का हिस्सा ऊपर खुला रखें ताकि watering आसानी से हो सके।
इस process से बना हुआ Pipe Earthing System लंबे समय तक reliable रहता है और shock व fire hazards से protection देता है।
Pipe and Plate Earthing – Difference
| Feature | Pipe Earthing | Plate Earthing |
|---|---|---|
| Shape/Material | GI Pipe (Hollow Cylinder) | GI/Copper Plate |
| Depth of Installation | 2.5 – 3 meter | 3 – 4 meter |
| Cost | Cheaper | Expensive |
| Common Use | Houses, Shops, Industries | Sensitive Installations |
Pipe Earthing एक simple, cost-effective और reliable तरीका है जिससे electrical faults या leakage current को safely जमीन में transfer किया जाता है। सही तरीके से install किया गया GI Earthing Pipe system आपके घर, ऑफिस और industry को shock और fire hazards से बचाता है। Safety-first approach अपनाकर आप अपने electrical setup को secure और long-lasting बना सकते हैं।
