इस ब्लॉगमें हम Hostel Wiring Diagram और Hostel wiring circuit diagram के बारे में विस्तार से चर्चा करेंगे। यहां आप सही तरीके से Hostel के लिए Wiring सेटअप और circuit डिज़ाइन समझ सकते हैं, जिससे सुरक्षा और सुविधा दोनों का ध्यान रखा जा सके।
नमस्कार दोस्तों! स्वागत है आपका हमारे Mb Electrical पर। आज के ब्लॉग में हम बात करेंगे Hostel Wiring के बारे में, खासकर हॉस्टल रूम के बाहर लाइट्स को ऑन और ऑफ करने के लिए की जाने वाली विशेष वायरिंग के बारे में। तो अगर आप एक Electrician हैं या इस फील्ड में कुछ नया सीखना चाहते हैं, तो इस ब्लॉग को पूरा पढ़ें।
आज हम आपको Hostel Wiring Diagram और Hostel Wiring Circuit Diagram समझाएंगे। हॉस्टल में रूम के बाहर लाइट को ऑन और ऑफ करने के लिए एक खास तरीके की वायरिंग की जाती है, जिसे हम हॉस्टल वायरिंग कहते हैं। इस प्रक्रिया में एक वन वे स्विच हॉस्टल के वार्डन के रूम में लगाया जाता है और बाकी टू वे स्विच स्टूडेंट्स के रूम में लगाए जाते हैं। जैसा कि आप इस डायग्राम में देख सकते हैं, इसमें एक खास व्यवस्था होती है।
हॉस्टल में सभी लाइट्स को एक साथ ऑन करने के लिए वार्डन के कमरे में लगे स्विच को ऑन करना होता है। वहीं, अगर किसी खास रूम की लाइट को ऑन या ऑफ करना हो, तो उस रूम के अंदर लगे टू वे स्विच का उपयोग किया जाता है। यह तरीका बहुत ही काम का है क्योंकि इससे हॉस्टल के अंदर हर रूम की लाइट्स को आसानी से कंट्रोल किया जा सकता है, खासकर जब सभी लाइट्स को एक साथ ऑन या ऑफ करना हो।

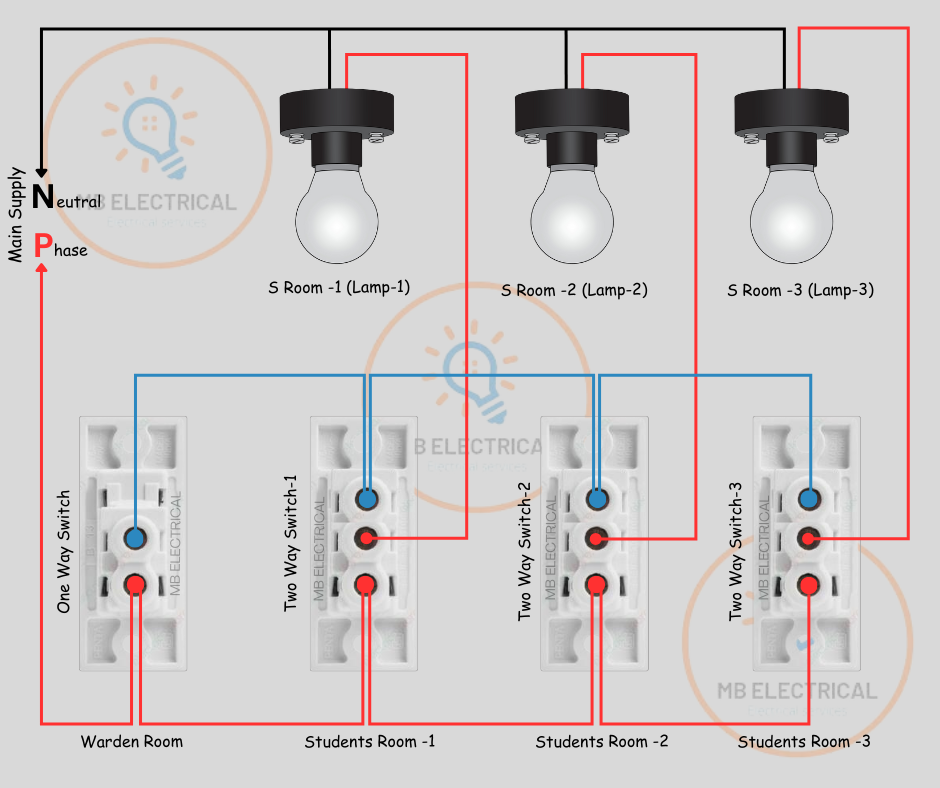

Hostel Wiring Diagram (हॉस्टल वायरिंग डायग्राम)
जैसा कि आप देख सकते हैं, इस Hostel Wiring Diagram में दो प्रमुख स्विच प्वाइंट्स हैं। एक स्विच जो वार्डन रूम में होता है और बाकी स्विच स्टूडेंट रूम्स में। इससे हम आसानी से लाइट्स को कंट्रोल कर सकते हैं।
यह एक Hostel wiring circuit diagram है, जिसमें विभिन्न कमरों के लिए लाइट्स और स्विच कनेक्शन दिखाए गए हैं।
Hostel wiring circuit diagram का विवरण
मेंन सप्लाई:
- फेज (Phase – P) लाल रंग की तार से दिखाया गया है।
- न्यूट्रल (Neutral – N) काले रंग की तार से प्रदर्शित है।
लाइट कनेक्शन:
- तीन स्टूडेंट्स रूम में अलग-अलग लाइट्स (Lamp-1, Lamp-2, Lamp-3) लगाई गई हैं।
- प्रत्येक लाइट को संबंधित स्विच के माध्यम से नियंत्रित किया जा सकता है।
स्विच व्यवस्था:
- वार्डन रूम में एक “One Way Switch” है, जो छात्रों के कमरों की लाइट्स को नियंत्रित कर सकता है।
- प्रत्येक स्टूडेंट रूम में “Two Way Switch” लगाए गए हैं, ताकि लाइट को दो स्थानों से नियंत्रित किया जा सके।
वायरिंग का कनेक्शन:
- प्रत्येक लाइट को न्यूट्रल तार से जोड़ा गया है।
- फेज तार को स्विच के माध्यम से लाइट तक पहुँचाया गया है।
- टू-वे स्विच का उपयोग करने से, लाइट को कमरे के अंदर और बाहर दोनों जगह से ऑन/ऑफ किया जा सकता है।
यह सिस्टम खासतौर पर हॉस्टल और डॉरमेट्रीज़ में उपयोग किया जाता है, जहाँ स्टूडेंट्स और वार्डन को लाइट्स नियंत्रित करने की सुविधा मिलती है।
तो दोस्तों, यह था हमारा ब्लॉग Hostel Wiring के बारे में। उम्मीद है कि आपको यह जानकारी समझ में आई होगी और आप इसे अपने अगले प्रोजेक्ट में जरूर इस्तेमाल करेंगे। अगर आपको Hostel Wiring Diagram और अन्य Electrical Wiring Diagram की PDF चाहिए, तो आप हमें Facebook और Instagram पर फॉलो कर सकते हैं। ✨ धन्यवाद! 🙏
