Godown Wiring Diagram | Complete Godown Wiring Circuit Explanation in Hindi

अगर आप electrician, ITI student या beginner हैं तो आपने अक्सर godown wiring का नाम सुना होगा। यह wiring system खासकर बड़े halls, गोदाम (godown) और storage rooms में use होता है, जहां एक-एक light को individual control करने की बजाय single switch से अलग-अलग light points को on/off किया जाता है।

इस ब्लॉग में हम godown wiring diagram, circuit explanation, common mistakes, और safety tips step-by-step सीखेंगे। Practical example और आसान language में समझाया जाएगा ताकि आप real life projects में इसे confidently apply कर सकें।

Godown Wiring क्या है?

Godown wiring एक special type का circuit है जिसमें multiple lamps (bulbs/tubelights) series में connect होते हैं, लेकिन हर lamp को अलग-अलग switch से control किया जा सकता है।
Example: किसी warehouse में 5 tube lights लगी हैं और आप चाहते हैं कि पहले switch से 1st light, दूसरे switch से 2nd light और इसी तरह बाकी lights control हों।

Godown wiring में working का तरीका simple है। अगर आप पहला स्विच ON करते हैं तो पहला बल्ब जल उठेगा। जैसे ही आप दूसरा स्विच ON करेंगे, दूसरा बल्ब जल जाएगा और पहला बल्ब अपने आप OFF हो जाएगा। इसी तरह यह process हर switch के साथ sequentially चलता रहता है।

Godown Wiring Diagram

नीचे दिए गए godown wiring circuit diagram दिखाया गया है। इसमें चार बल्ब और चार switches का connection step-by-step दिखाया गया है।

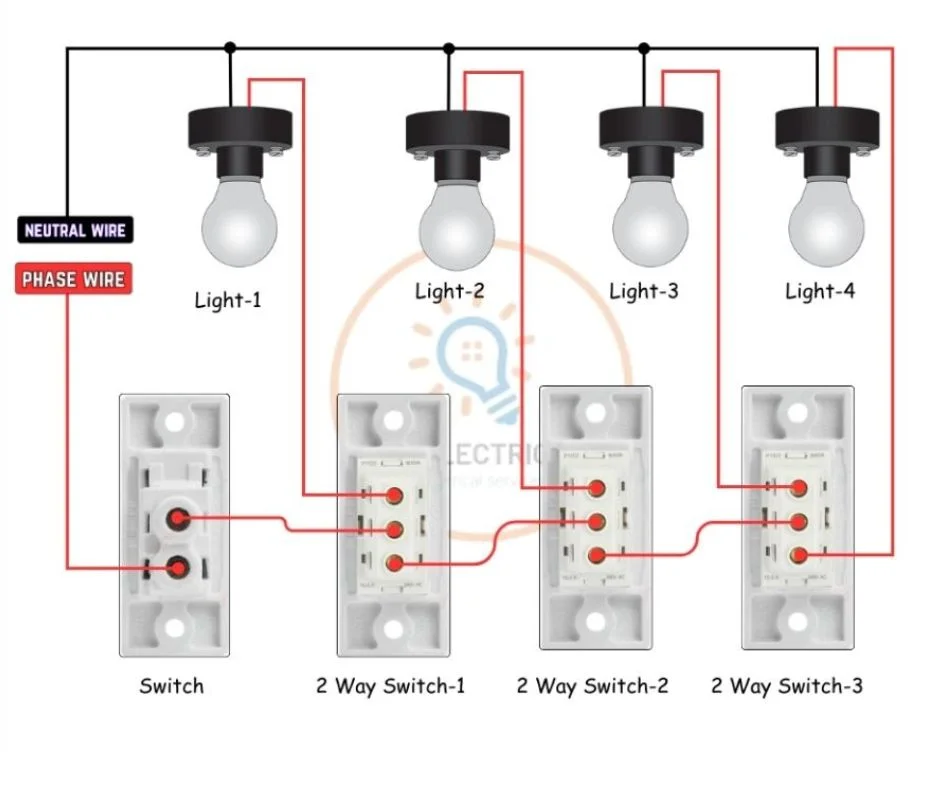

Godown wiring diagram with sequential switches and lamps

तो यहाँ पर आप देख सकते हैं कि इस Godown Wiring Diagram में एक Normal Switch और तीन Two-Way Switches का इस्तेमाल किया गया है। इसी दूरी पर चार बल्ब (Light-1, Light-2, Light-3, Light-4) भी लगाए गए हैं।

Wiring Process (Step-by-Step)

तो wiring करने के लिए process कुछ इस तरह है:

  1. Main Supply Phase Connection → सबसे पहले main supply का Phase wire Normal Switch के input terminal में connect करेंगे।
  2. First Jumper Link → Normal Switch से एक jumper wire लेकर इसे Two-Way Switch-1 के common terminal से connect करेंगे।
  3. Light-1 Connection → अब Two-Way Switch-1 के upper terminal से एक wire निकालकर Light-1 के phase terminal से जोड़ेंगे।
  4. Second Jumper Link → Two-Way Switch-1 के दूसरे (lower) terminal से एक jumper wire लेकर इसे Two-Way Switch-2 के common terminal से connect करेंगे।
  5. Light-2 Connection → Two-Way Switch-2 के upper terminal से एक wire निकालकर Light-2 के phase terminal से connect करेंगे।
  6. Third Jumper Link → Two-Way Switch-2 के दूसरे (lower) terminal से jumper wire लेकर इसे Two-Way Switch-3 के common terminal से connect करेंगे।
  7. Light-3 Connection → Two-Way Switch-3 के upper terminal से wire निकालकर Light-3 से connect करेंगे।
  8. Light-4 Connection → Two-Way Switch-3 के (lower) terminal से निकालकर Light-4 से connect करेंगे।
  9. Next Sequential Connection → इसी process को आगे जितने switches और lights हों, उतना repeat करेंगे।
  10. Neutral Connection → Main supply का Neutral सभी lights को common दिया जाएगा।

Common Mistakes in Godown Wiring

अक्सर beginners द्वारा की जाती हैं, जैसे कि phase और neutral को उल्टा connect कर देना, switches के terminals को properly पहचानकर न लगाना, joints को बिना insulation tape या connector के खुला छोड़ देना, wire size का गलत चुनाव करना, और circuit diagram को follow किए बिना wiring शुरू कर देना। कई बार electrician safety devices जैसे MCB या ELCB का इस्तेमाल नहीं करते, जिसकी वजह से short circuit और fire hazard का खतरा बढ़ जाता है। खासकर wire size का सही चुनाव बहुत ज़रूरी है, इसके लिए आप हमारा Wire Size Calculator इस्तेमाल कर सकते हैं। इन छोटी-छोटी गलतियों से wiring खराब हो सकती है और accident का risk भी बढ़ जाता है।

Safety Tips in godam wiring

हमेशा याद रखें कि electrical wiring करते समय सबसे पहले main supply को OFF कर दें और proper insulation tools का इस्तेमाल करें। IS Code (IS 732:2019) और NEC standards को follow करें, साथ ही wiring के लिए हमेशा सही wire size चुनें, क्योंकि गलत wire size overheating और fire hazard का कारण बन सकता है। इसके लिए आप Wire Size Calculator का इस्तेमाल ज़रूर करें। सभी circuits को MCB और ELCB protection से connect करें ताकि short circuit या leakage current से बचाव हो सके। Switch boards और lamp holders को proper earthing दें और joints को हमेशा connector या insulation tape से cover करें। Testing के लिए multimeter या test lamp का इस्तेमाल करें और कभी भी live supply पर काम न करें। इन basic safety tips को follow करने से आप accident-free और long-lasting godown wiring कर पाएंगे।

FAQs – People Also Ask

Godown wiring में कितने switch और lamp use कर सकते हैं?

जितने चाहें, बस phase को sequentially आगे बढ़ाना होगा।

Godown wiring और staircase wiring में क्या फर्क है?

Staircase wiring में same lamp को दो switches से control करते हैं, जबकि godown wiring में अलग-अलग lamps को अलग switch से।

Godown wiring circuit diagram कहां से सीखें?

इस ब्लॉग में दिया गया diagram + हमारे YouTube videos से।

Godown wiring में कौन सा wire size best रहेगा?

Load calculation के हिसाब से – normally 1.0mm² या 1.5mm² copper wire। Use calculator → Wire Size Calculator

अब आपने step-by-step सीखा कि godown wiring कैसे काम करता है, इसका diagram, process और safety rules क्या हैं। अगर आप electrician या student हैं तो इसे practice जरूर करें, लेकिन safety precautions हमेशा follow करें। आपको ये blog helpful लगा? Comment में बताइए। Electrical wiring के और भी practical guides पढ़ने के लिए MB Electrical visit करें। अपने दोस्तों और students के साथ share करना मत भूलें।
