क्या आपने कभी सोचा है कि आपके घर में लगे गीज़र के अंदर कौन-कौन से इलेक्ट्रिक कॉम्पोनेंट्स होते हैं और Geyser Wiring कैसे की जाती है? तो आज का ब्लॉग आपके लिए बहुत ही जानकारीपूर्ण होगा। तो चलिए Geyser Wiring करते हैं
इस ब्लॉग में हम आपको विस्तार से बताएंगे कि कौन से मुख्य पार्ट्स होते हैं, उनका कार्य क्या है और उनकी सही वायरिंग का तरीका। अगर आप एक Electrician हैं या आप इलेक्ट्रिकल फील्ड में नए हैं या फिर अपने गीज़र की वर्किंग को समझना चाहते हैं,

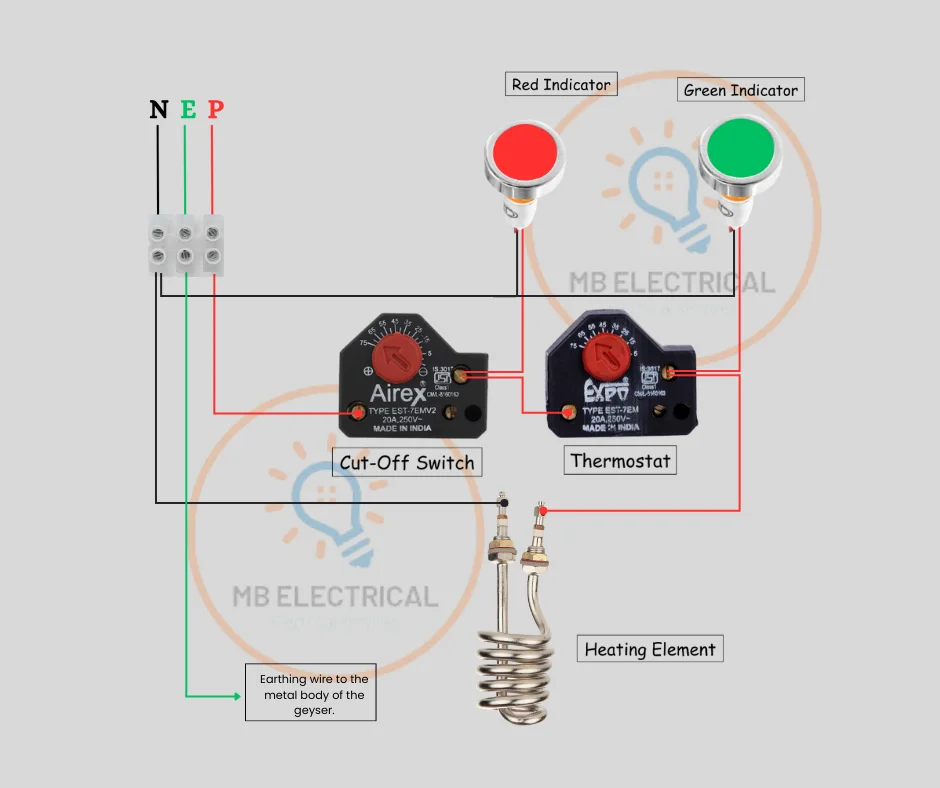

Geyser Wiring Connection Diagram
- गीज़र का सबसे महत्वपूर्ण पार्ट होता है हीटिंग एलिमेंट। यह हीटिंग एलिमेंट बिजली की मदद से पानी को गर्म करता है।
- सेफ्टी के लिए कट-ऑफ स्विच गीज़र का एक महत्वपूर्ण पार्ट है। यह ओवरहीटिंग से बचाने में मदद करता है और किसी भी दुर्घटना से पहले ही पॉवर को कट कर देता है।
- थर्मोस्टेट का मुख्य कार्य तापमान को नियंत्रित करना है। जब पानी एक निर्धारित तापमान पर पहुँच जाता है, तो थर्मोस्टेट हीटिंग एलिमेंट को बंद कर देता है। अंत में, इंडिकेटर लाइट होती है जो यह संकेत देती है कि गीज़र चालू है या बंद।
Geyser Wiring Connection
तो वायरिंग करने के लिए, सबसे पहले main supply का न्यूट्रल वायर को हीटिंग एलिमेंट और दोनों इंडिकेटर लाइट में कनेक्ट करेंगे।
इसके बाद, main supply का फेज वायर को कट-ऑफ स्विच के इनपुट टर्मिनल में कनेक्ट करेंगे। और आउटपुट टर्मिनल से एक वायर को रेड इंडिकेटर लाइट में कनेक्ट करेंगे। और दूसरा वायर को थर्मोस्टेट के इनपुट टर्मिनल में कनेक्ट करेंगे।
इसके बाद, थर्मोस्टेट के आउटपुट टर्मिनल से एक वायर को ग्रीन इंडिकेटर लाइट में कनेक्ट करेंगे। और दूसरा वायर को हीटिंग एलिमेंट के फेज टर्मिनल में कनेक्ट करेंगे। अंत में, अर्थिंग वायर को गीज़र के मेटल बॉडी से जोड़ें। इस तरह, Geyser Wiring पूरी हो जाएगी और सभी कनेक्शन सुरक्षित होंगे।
