हेलो दोस्तों! आज की इस ब्लॉग में हम सीखेंगे Extension Board Wiring कैसे किया जाता है? ये एक बहुत ही आसान प्रक्रिया है, जिसे आप घर पर खुद कर सकते हैं। तो आइए शुरू करते हैं!

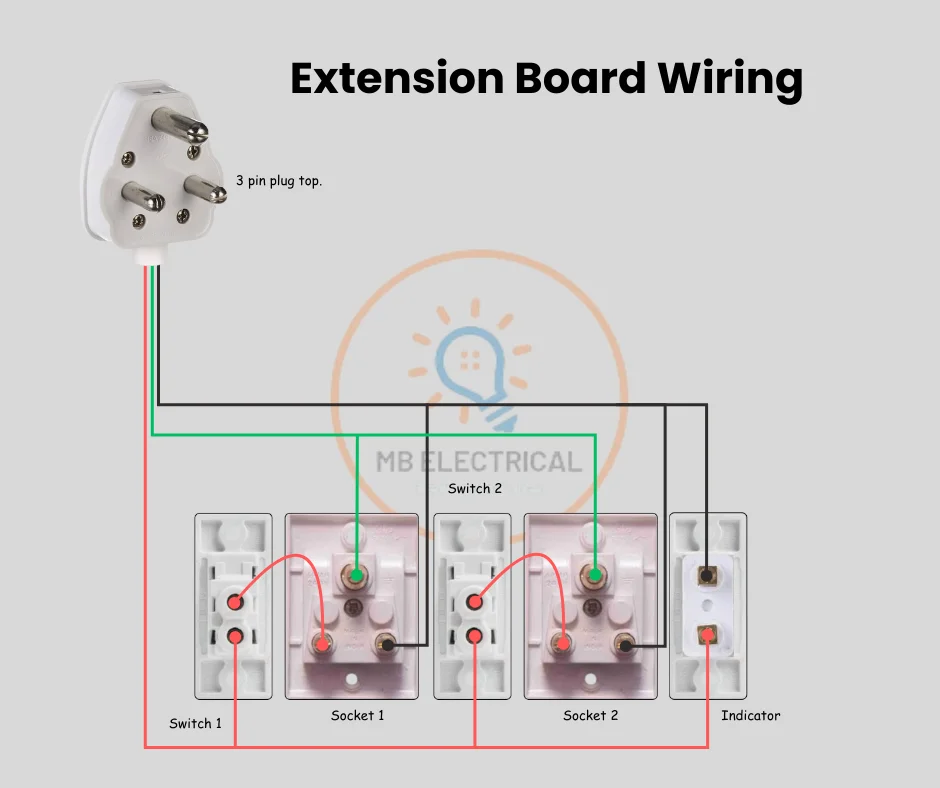

तो Power Extension Board बनाने के लिए हमें चाहिए। दो स्विच, दो सॉकेट, एक इंडिकेटर और एक Three पिन प्लग टॉप। इसकी वायरिंग आप इस डायग्राम को देखकर कर सकते है।
Extension Board Wiring Diagram Procedure
तो Extension Board Wiring करने के लिए सबसे पहले। Three पिन प्लग के L टर्मिनल्स से फेज़ वायर को दोनों स्विच, और इंडिकेटर के इनपुट टर्मिनल से कनेक्ट करेंगे। इसके बाद दोनों स्विच के आउटपुट टर्मिनल से एक एक वायर को दोनों सॉकेट के L टर्मिनल से कनेक्ट करेंगे। इसके बाद, अब हम Three पिन प्लग के N टर्मिनल्स से न्यूट्रल वायर को दोनों सॉकेट के N टर्मिनल से कनेक्ट करेंगे। और इसी न्यूट्रल वायर को इंडिकेटर के आउटपुट टर्मिनल से भी जोड़ेंगे।
इसके बाद,अर्थ वायर को दोनों सॉकेट के E टर्मिनल्स से कनेक्ट करेंगे।
तो इस तरह आप अपने घर पर आसानी से एक्सटेंशन बोर्ड की वायरिंग कर सकते हैं। अगर आपको यह ब्लॉग पसंद आया हो तो लाइक और शेयर जरूर करें, और हमारे फेसबुक पेज Mb Electrical फॉलो करना न भूलें। धन्यवाद!
