आज के समय में हर electrician और electrical student के लिए digital volt amp meter connection समझना बहुत ज़रूरी हो गया है। चाहे आप घर की wiring कर रहे हों, inverter panel तैयार कर रहे हों, workshop machinery connect कर रहे हों या main distribution board इंस्टॉल कर रहे हों — सही volt amp meter connection करने से आपको हमेशा accurate voltage और current की जानकारी मिलती रहती है।
Digital volt amp meter का सबसे बड़ा फायदा यह है कि यह दो readings एक साथ दिखाता है — Voltage (V) और Ampere (A)। इससे आपको तुरंत पता चलता है कि load कितना चल रहा है, wiring safe है या कहीं overheating या overload का खतरा तो नहीं।
इस ब्लॉग में हम step-by-step आसान भाषा में समझेंगे कि digital meter को कैसे जोड़ा जाता है, CT coil कैसे लगती है, और कौन-सा wire कहाँ connect करना चाहिए। साथ ही, आपको एक साफ और beginner-friendly digital volt amp meter wiring diagram भी मिलेगा, जिससे wiring करते समय कोई confusion न रहे।
अगर आप electrical field में नए हैं, तो यह guide आपके लिए बिल्कुल perfect है। चलिए शुरू करते हैं!
Digital Volt Amp Meter क्या है और यह कैसे काम करता है?
Digital Volt Amp Meter एक 2-in-1 measuring device है जो किसी भी electrical system में Voltage (V) और Current (A) दोनों को एक साथ मापता है। Voltage को यह direct Phase और Neutral से measure करता है, जबकि Current को CT (Current Transformer) coil के माध्यम से पढ़ता है।

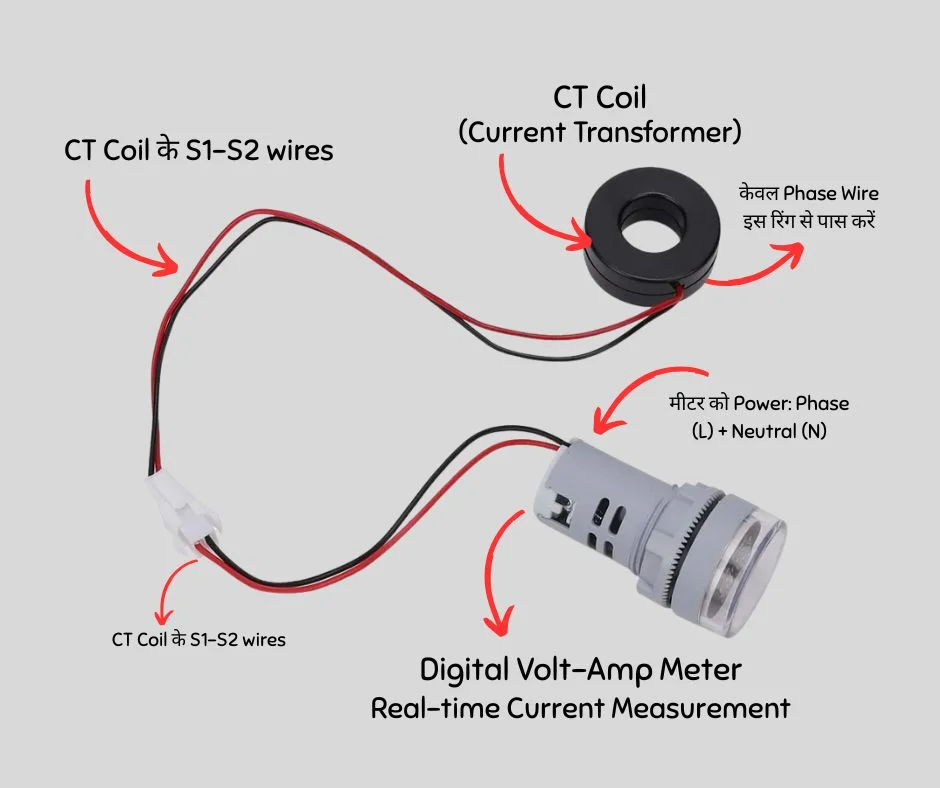

CT coil को phase wire के चारों ओर लगाकर मीटर के S1–S2 terminals से जोड़ा जाता है। जब load चलता है, तो CT coil उसके current को sense करके meter को signal भेजती है, जिससे accurate ampere reading मिलती है। यह meter panels, inverter systems, DB boards और workshops में load monitoring के लिए बहुत उपयोगी है।
Digital Volt Amp Meter Connection
Digital volt amp meter connection करना काफी आसान होता है, बस इसके लिए कुछ बुनियादी बिंदुओं को समझना ज़रूरी है। इस मीटर में दो अलग-अलग सिस्टम काम करते हैं—voltage मापने के लिए Phase (L) और Neutral (N) सीधे मीटर में जोड़े जाते हैं, जबकि current मापने के लिए CT coil का उपयोग किया जाता है।
CT coil को केवल Phase wire पर लगाया जाता है ताकि लोड के दौरान बहने वाला करंट सही तरह से sense हो सके। Coil के S1 और S2 तार मीटर के संबंधित terminals में जोड़े जाते हैं, जिससे मीटर ampere की सही रीडिंग दिखाता है। इस तरह, voltage और current दोनों readings एक साथ देखकर आप लोड की स्थिति, overload, और wiring की सुरक्षा का अंदाज़ा आसानी से लगा सकते हैं।
Digital volt amp meter wiring diagram

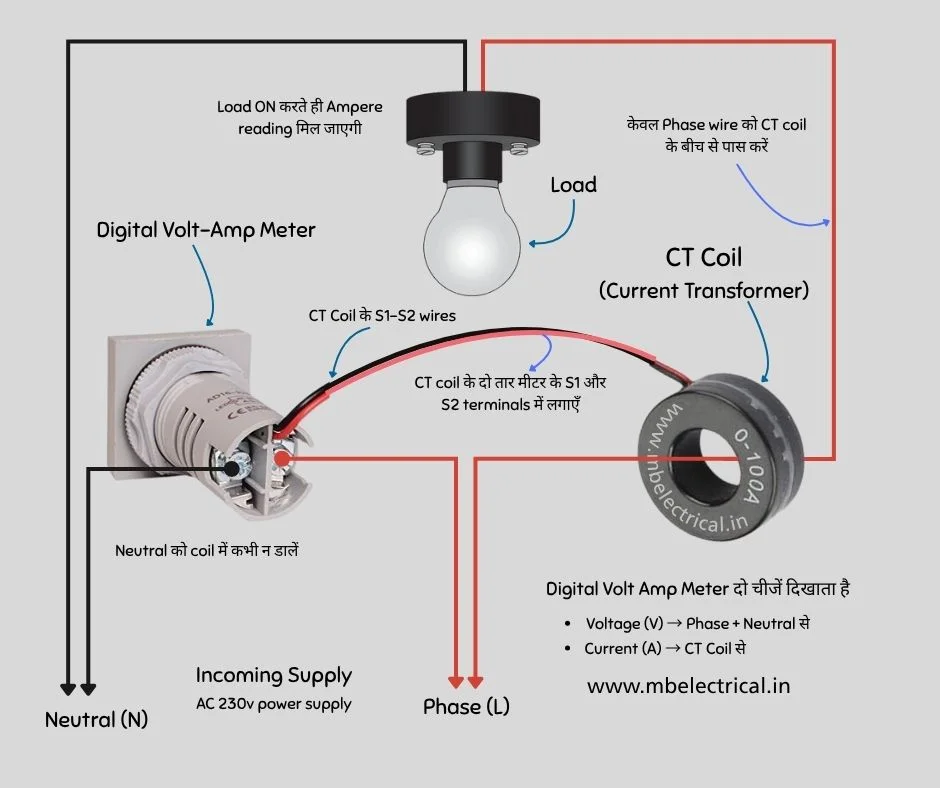

नीचे दिया गया digital volt amp meter wiring diagram आपको पूरा कनेक्शन step-by-step समझाता है। इसमें Phase (लाल तार), Neutral (काला तार), CT coil और मीटर के S1–S2 terminals को color-coded तरीके से दिखाया गया है ताकि कोई भी electrician या beginner इस मीटर की wiring आसानी से कर सके।
Diagram में आप देख सकते हैं कि Voltage reading के लिए L–N direct मीटर में जाती है और करंट मापने के लिए Phase wire को CT coil के बीच से पास किया गया है। CT coil के S1–S2 wires को मीटर से जोड़ा गया है, जिससे load चलने पर सही ampere reading मिलती है। यह diagram देखकर आप बिना गलती के Digital Volt Amp Meter Connection तुरंत कर सकते हैं।
यदि आप digital volt amp meter connection सीख रहे हैं, तो Watt to Ampere Conversion समझना बहुत ज़रूरी है। इससे meter पर दिखने वाली ampere reading को actual load से जोड़कर समझना आसान हो जाता है। इसलिए यह guide ज़रूर देखें: watts to amps converter Guide – Formula, Table और Easy Examples
Safety Tips ammeter and voltmeter connection
Digital volt amp meter connection करते समय सुरक्षा सबसे ज़रूरी होती है, इसलिए wiring शुरू करने से पहले हमेशा main MCB OFF कर लें। Phase और Neutral को सही पहचानें और CT coil में केवल Phase wire ही पास करें, क्योंकि गलत वायरिंग meter की reading खराब कर सकती है। सभी terminals को अच्छे से टाइट करें और meter के voltage rating को जरूर चेक करें। ऊपर दिया गया digital volt amp meter wiring diagram आपको पूरा कनेक्शन एक नज़र में समझा देता है, जिससे आप बिना गलती के meter को सुरक्षित और सही तरीके से install कर सकते हैं।
Conclusion
अब आपको पूरी तरह समझ आ गया होगा कि Digital Volt Amp Meter Connection कैसे किया जाता है और सही digital volt amp meter connection के लिए किन बातों का ध्यान रखना चाहिए। इस गाइड में दिए गए digital volt amp meter wiring diagram, voltmeter ammeter diagram और ampere meter diagram को देखकर कोई भी beginner आसानी से wiring कर सकता है। चाहे आप digital dc ampere meter, dc volt amp meter, या AC type digital volt amp meter install कर रहे हों—principle लगभग एक जैसा ही रहता है।
सही Digital Volt Amp Meter Connection करने से आपको हमेशा accurate readings मिलती हैं और electrical system की safety भी बनी रहती है। उम्मीद है यह गाइड आपके काम आएगी। यदि आपको यह helpful लगी, तो इसे अपने electrician दोस्तों के साथ ज़रूर शेयर करें और भी ज़्यादा wiring diagrams, electrical guides और step-by-step tutorials देखने के लिए MB Electrical पर visit करते रहें।
