Ceiling fan winding एक महत्वपूर्ण प्रक्रिया है, जिससे फैन का परफॉर्मेंस और लंबी उम्र तय होती है। यदि आप ceiling fan winding data, all ceiling fan winding data pdf, या ceiling fan winding data chart की खोज कर रहे हैं, तो यह लेख आपकी मदद करेगा। यहाँ हम ceiling fan copper winding, ceiling fan winding diagram, और ceiling fan winding connection की विस्तृत जानकारी देंगे।
Ceiling Fan Winding क्या है?
सीलिंग फैन की वाइंडिंग में कॉपर या एल्युमिनियम वायर का उपयोग किया जाता है, जो फैन की मोटर में लगा होता है। इस वाइंडिंग से फैन को आवश्यक मैग्नेटिक फील्ड प्राप्त होती है, जिससे ब्लेड्स घूमते हैं। Copper winding ceiling fan अधिक टिकाऊ और बेहतर कार्यक्षमता प्रदान करता है।
Ceiling Fan Winding Data chart
सीलिंग फैन वाइंडिंग के लिए सही वायर गेज, टर्न्स और अन्य मापदंडों की जानकारी आवश्यक होती है। नीचे एक सामान्य ceiling fan winding data chart दिया गया है:
14+14 कॉइल सीलिंग फैन वाइंडिंग डेटा
- पावर सप्लाई: 220/240 वोल्ट
- फ्रीक्वेंसी: 50Hz
- स्लॉट: 14+14
| स्टैम्पिंग साइज (मिमी में) | SWG नंबर | स्टार्टिंग कॉइल टर्न्स | रनिंग कॉइल टर्न्स | कैपेसिटर (mfd) |
| 12mm – 14mm | 36 | 360 | 380 | 2.5 से 3.15 |
| 15mm – 17mm | 35 | 340 | 360 | 2.5 से 3.15 |
| 18mm – 20mm | 34 | 300 | 330 | 3.15 |
12+12 कॉइल सीलिंग फैन वाइंडिंग डेटा
- पावर सप्लाई: 220/240 वोल्ट, 50Hz
- स्वीप: 1200 मिमी
- स्लॉट: 12+12
| स्टैम्पिंग साइज (मिमी में) | SWG नंबर | स्टार्टिंग कॉइल टर्न्स | रनिंग कॉइल टर्न्स | कैपेसिटर (mfd) |
| 9mm – 11mm | 36 | 420 | 450 | 2.5 |
| 12mm – 14mm | 36 | 400 | 420 | 2.5 |
| 15mm – 17mm | 35 | 360 | 380 | 3.15 |
16+16 कॉइल सीलिंग फैन वाइंडिंग डेटा
- पावर सप्लाई: 220/240 वोल्ट
- फ्रीक्वेंसी: 50Hz
- स्लॉट: 16+16
| स्टैम्पिंग साइज (मिमी में) | SWG नंबर | स्टार्टिंग कॉइल टर्न्स | रनिंग कॉइल टर्न्स | कैपेसिटर (mfd) |
| 10mm – 13mm | 36 | 340 | 380 | 2.5 से 3.15 |
| 14mm – 17mm | 36 | 330 | 365 | 2.5 से 3.15 |
इस टेबल से आप सही डेटा प्राप्त कर सकते हैं और ceiling fan winding के लिए उपयुक्त वायर का चयन कर सकते हैं।
Ceiling fan winding connection
सीलिंग फैन की वाइंडिंग में दो प्रकार की वाइंडिंग होती है:
- स्टार्टिंग वाइंडिंग (Starting Winding) – यह मोटर को स्टार्ट करने में मदद करती है।
- रनिंग वाइंडिंग (Running Winding) – यह मोटर को लगातार चलने में सहायता करती है।

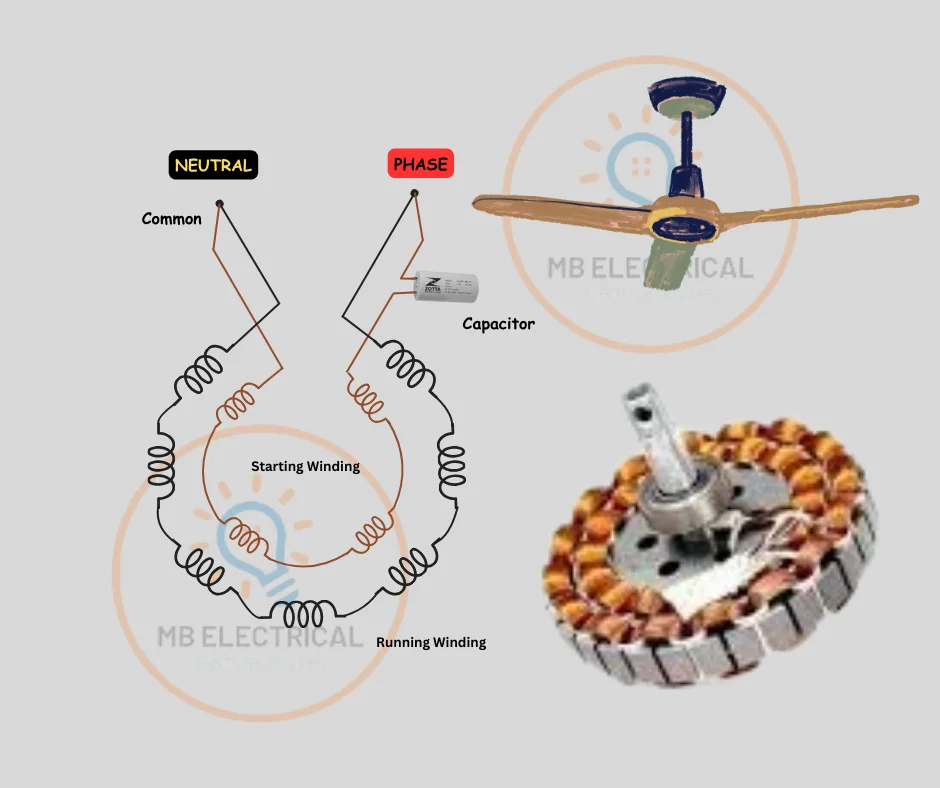

नीचे ceiling fan winding connection के लिए एक सिंपल ceiling fan winding diagram दिया गया है:
- स्टार्टिंग और रनिंग कॉइल की पहचान करें
- स्टार्टिंग कॉइल में टर्न्स (चक्कर) अधिक होते हैं और इसका वायर पतला होता है।
- रनिंग कॉइल के टर्न्स स्टार्टिंग कॉइल से कम होते हैं और इसका वायर मोटा होता है।
- कैपेसिटर कनेक्शन:
- स्टार्टिंग कॉइल का एक सिरा कैपेसिटर के एक टर्मिनल से जोड़ा जाता है।
- कैपेसिटर का दूसरा टर्मिनल सप्लाई के फेस (L) से जोड़ा जाता है।
- रनिंग कॉइल का एक सिरा सीधे सप्लाई के फेस (L) से जोड़ा जाता है।
- न्यूट्रल कनेक्शन:
- स्टार्टिंग और रनिंग कॉइल के दूसरे सिरों को आपस में जोड़कर न्यूट्रल (N) से कनेक्ट करें।
All Ceiling Fan Winding Data PDF
यदि आप all ceiling fan winding data pdf डाउनलोड करना चाहते हैं, तो कई ऑनलाइन स्रोतों से इसे प्राप्त किया जा सकता है। तो यह हमारे Facebook पेज “MB Electrical” पर उपलब्ध है। आप वहां जाकर आसानी से डाउनलोड कर सकते हैं।
इस लेख में हमने selling fan winding, ceiling fan copper winding, और ceiling fan winding diagram की पूरी जानकारी दी। यदि आप फैन वाइंडिंग कर रहे हैं, तो सही डेटा चार्ट और कनेक्शन डाया्ग्राम को फॉलो करें।
