Casing Capping Wiring: Complete Easy Guide in 7 Steps (PVC Method, Price & Material List)

अगर आप ITI student हैं, beginner electrician हैं या घर की wiring सीखना चाहते हैं, तो casing capping wiring आपके लिए सबसे आसान और practical wiring method है। India में छोटे घरों, दुकानों और offices में आज भी PVC casing capping wiring बहुत popular है क्योंकि यह कम खर्च में safe और neat wiring solution देता है।

इस guide में हम step-by-step सीखेंगे:

  • Casing capping wiring क्या होती है
  • PVC casing capping square wiring pipe कैसे use करें
  • Casing capping wiring material name list
  • Room casing capping wiring practical method
  • Casing capping wiring price

यह article beginners के लिए simple language में है लेकिन professional level clarity के साथ।

Casing Capping Wiring क्या है?

Casing capping wiring एक surface wiring system है जिसमें दीवार के ऊपर PVC casing (नीचे वाला base) fix की जाती है, उसके अंदर electrical wires डाले जाते हैं और फिर ऊपर से PVC capping लगाकर उसे पूरी तरह cover कर दिया जाता है। यह तरीका खासकर उन घरों, दुकानों और कमरों में इस्तेमाल होता है जहाँ दीवार तोड़कर concealed wiring करना संभव नहीं होता। PVC casing capping wiring कम खर्च में, साफ-सुथरी finishing के साथ और आसान maintenance का option देती है, इसलिए beginners और electricians के लिए यह एक practical और safe wiring solution माना जाता है।

PVC Casing Capping Wiring क्यों Use करें?

PVC casing capping wiring इसलिए use की जाती है क्योंकि यह एक safe, affordable और easy-to-install wiring method है। इसमें PVC material waterproof, termite-proof और durable होता है, जिससे तारों को अच्छी protection मिलती है। यह surface पर लगती है, इसलिए repair या future modification करना आसान रहता है—दीवार तोड़ने की जरूरत नहीं पड़ती। छोटे घर, shop, office या rental property में यह method बहुत practical है क्योंकि इसकी cost कम आती है और installation fast होता है। Beginners electricians के लिए भी यह wiring system समझना और करना आसान होता है, इसलिए training और real projects दोनों में PVC casing capping wiring एक reliable choice मानी जाती है।

Casing Capping Wiring Material Name List

अगर आप casing capping wiring करने जा रहे हैं, तो पहले सही material ready होना बहुत जरूरी है। नीचे main materials और accessories की complete list दी गई है, जो एक room wiring के लिए commonly use होती है।

Main Wiring Materials

  1. Casing Pipes
  2. Square Box
  3. Ceiling Rose
  4. Holder
  5. Switch
  6. Socket
  7. Copper Wire
  8. Tape (Insulation Tape)

Fixing Materials

  1. Screw
  2. Gitti (Gutka / Rawl Plug)
  3. Cable Clip

PVC Fittings & Bends

  1. External Bend
  2. Internal Bend
  3. Elbow
  4. Tee
  5. Coupling

90° corner me Internal ya External Bend use hota hai.
T-joint ke liye Tee fitting use hota hai.

Protection Devices

  1. Isolator
  2. MCB (Miniature Circuit Breaker)
  3. RCCB (Shock Protection Device)
  4. Distribution Board (DB)

Switch Board Accessories

  1. Switch Board
  2. SS Combined Box
  3. Fan Regulator
  4. Indicator Light

Lighting Items

  1. Light Bulb
  2. Ceiling Rose Holder

Casing capping wiring करने के लिए सही tools होना बहुत जरूरी है ताकि काम safe, fast और professional तरीके से हो सके। Marking के लिए measuring tape, pencil और spirit level चाहिए, PVC casing काटने के लिए hacksaw blade या PVC cutter, और wiring के लिए wire stripper, combination plier व side cutter जरूरी होते हैं। Drill machine और screwdriver set fixing के लिए काम आते हैं, जबकि line tester और multimeter testing के लिए जरूरी हैं।

अगर आप beginner हैं और low budget में शुरू करना चाहते हैं, तो मेरा Electrician Tool Kit सिर्फ ₹399 में available है, जिसमें basic essential tools शामिल हैं — जो ITI students और new electricians के लिए perfect है। कम कीमत में practical काम शुरू करने का best option है।

Room Casing Capping Wiring – Step by Step Method

अगर आपको एक कमरे की casing capping wiring करनी है, तो बिना planning सीधे काम शुरू मत कीजिए। Professional electrician हमेशा step-by-step method follow करता है। नीचे पूरा practical तरीका दिया गया है beginner friendly लेकिन real site experience के साथ।

Step 1: Load Planning & Layout Design

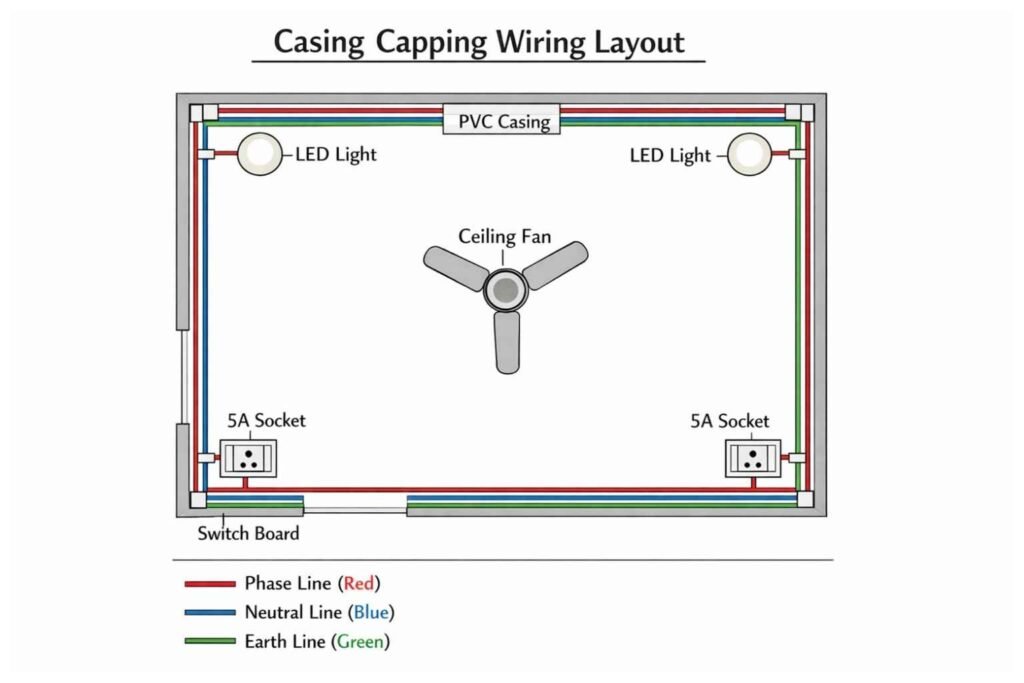

Room casing capping wiring शुरू करने से पहले सबसे जरूरी काम है load planning और layout design बनाना। सबसे पहले तय करें कि कमरे में कितनी lights, कितने fans, कितने 5A sockets और क्या कोई 16A socket या AC लगेगा। इसके बाद total load calculate करें और उसी हिसाब से wire size select करें—light circuit के लिए 1.0 या 1.5 sq mm, socket के लिए 2.5 sq mm और heavy load (AC आदि) के लिए 4 sq mm wire use करें। अब कमरे का simple top-view layout बनाएं और दीवार पर switch board, light point और socket की position mark करें। कोशिश करें कि wiring shortest और straight route में जाए ताकि wire कम लगे और installation neat दिखे। Proper planning से future overloading, voltage drop और unnecessary खर्च से बचा जा सकता है।

PVC casing capping square wiring pipe installation

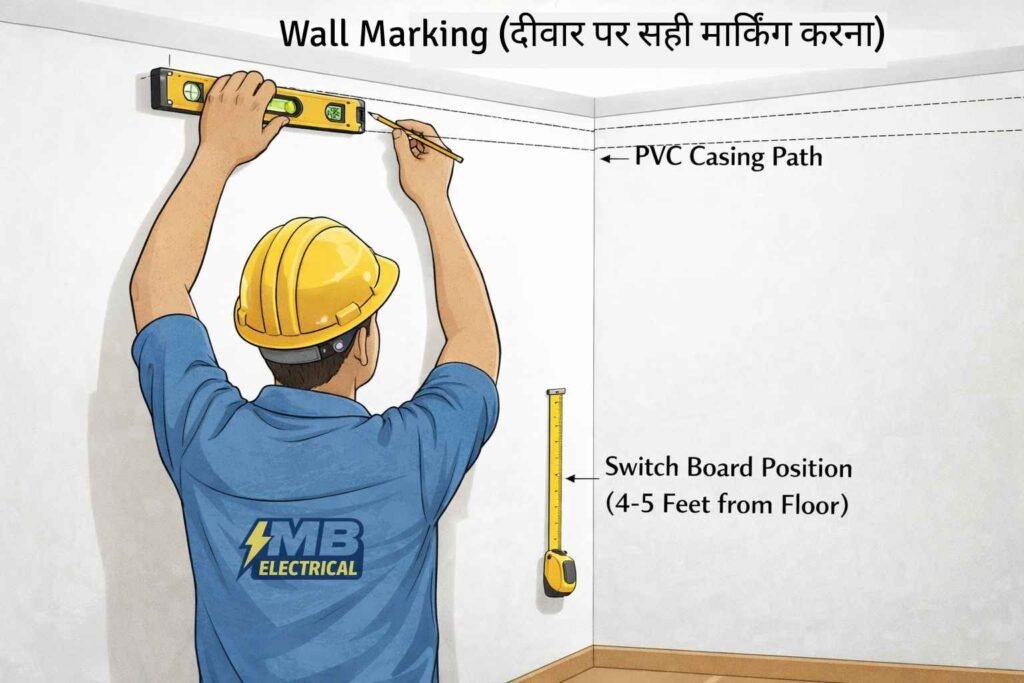

Step 2: Wall Marking (दीवार पर सही मार्किंग करना)

Load planning के बाद अगला जरूरी काम है दीवार पर सही marking करना। सबसे पहले ceiling corner या दीवार के ऊपरी हिस्से में सीधी लाइन खींचें जहाँ PVC casing लगेगी। Pencil और measuring tape से accurate marking करें ताकि wiring सीधी और professional दिखे। Switch board की height सामान्यतः floor से 4–5 feet रखी जाती है, जबकि socket की height जरूरत के अनुसार तय करें। कोशिश करें कि wiring का रास्ता shortest और straight हो, unnecessary मोड़ (bend) कम रखें। Marking के समय spirit level का उपयोग करें ताकि casing बिल्कुल सीधी लगे — यही चीज़ आपकी wiring को neat और professional बनाती है।

PVC casing capping wiring step by step installation

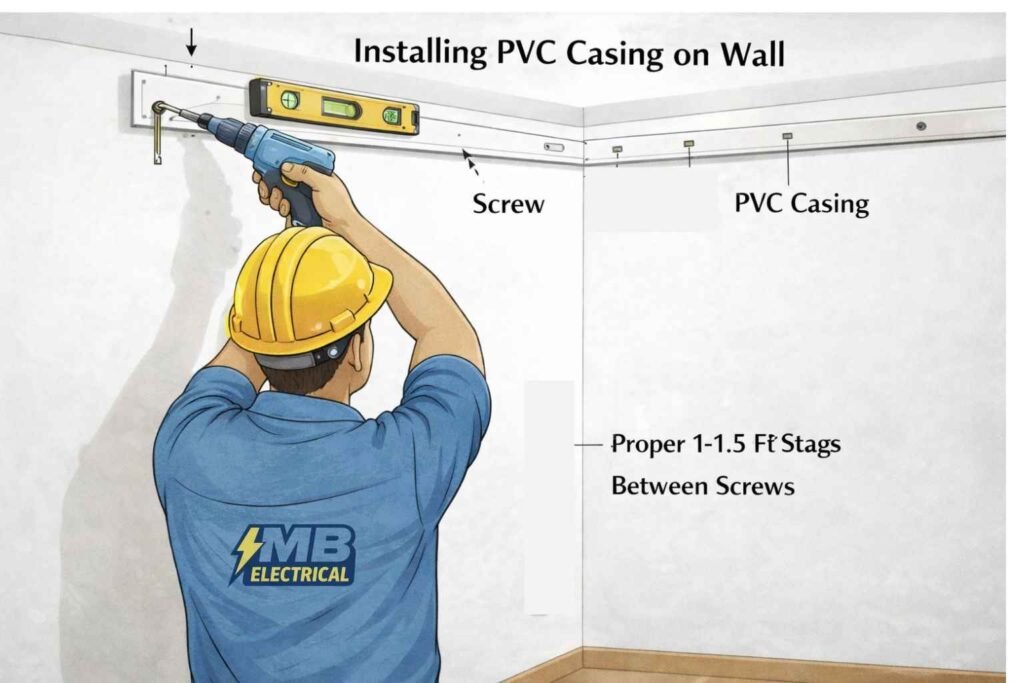

Step 3: PVC Casing Fix करना (Strong & Straight Installation)

अब marking complete होने के बाद PVC casing को दीवार पर मजबूती से fix करना है। सबसे पहले marking line के अनुसार drill machine से hole करें। हर 1 से 1.5 फीट की दूरी पर hole बनाएं ताकि casing मजबूत रहे और ढीली न पड़े। Hole में rawl plug डालें और फिर screw की मदद से PVC casing को tight कर दें। ध्यान रखें कि casing पूरी तरह सीधी हो — install करते समय spirit level से check करते रहें। अगर casing टेढ़ी लगेगी तो पूरी wiring का look खराब हो जाएगा। Strong fixing बहुत जरूरी है क्योंकि loose casing से future में vibration या wire damage की समस्या हो सकती है।

Room casing capping wiring layout diagram

Step 4: Wiring डालना (Proper Wire Arrangement)

अब PVC casing fix हो चुकी है, तो अगला काम है उसके अंदर सही तरीके से wiring डालना। सबसे पहले load के अनुसार सही size की copper wire चुनें—light circuit के लिए 1.0 या 1.5 sq mm, socket के लिए 2.5 sq mm और heavy load के लिए 4 sq mm। Wiring डालते समय color code follow करें: Phase (Red), Neutral (Blue/Black) और Earth (Green)। कोशिश करें कि wires एक-दूसरे के ऊपर उलझे नहीं और neatly side-by-side रहें। Casing के अंदर unnecessary joint बिल्कुल न करें; अगर joint जरूरी हो तो junction box का इस्तेमाल करें। Proper wire arrangement से heat कम बनती है, future maintenance आसान रहता है और short circuit का risk भी घटता है।

PVC casing capping wiring

Step 5: Switch Board Connection (Safe & Correct Wiring)

अब सबसे important stage है switch board में connection करना। सबसे पहले main supply OFF रखें। Phase wire को पहले MCB से होकर switch में दें और फिर switch से load (light/fan/socket) तक ले जाएँ। Neutral wire को सीधे load में connect करें और Earth wire को socket या metal body से properly जोड़ें। हर terminal screw को अच्छे से tight करें ताकि loose connection न रहे, क्योंकि loose connection से sparking और heating हो सकती है। Connection करते समय wiring diagram follow करें और color code maintain रखें। Proper connection ही safe और long-lasting wiring की पहचान है।

PVC casing capping square wiring pipe

Step 6: Testing & Safety Check (Power ON से पहले Final Check)

अब wiring और connection complete होने के बाद सबसे जरूरी काम है testing। सबसे पहले सभी connections को visually check करें — कहीं loose screw, खुला copper या गलत wiring तो नहीं है। Multimeter या tester से continuity check करें और phase-neutral short circuit तो नहीं है यह verify करें। MCB की rating load के अनुसार सही है या नहीं, यह भी confirm करें। सब कुछ ठीक लगे तो main supply ON करें और एक-एक करके switches test करें। अगर किसी point पर sparking, heating या unusual smell आए तो तुरंत supply OFF करें और problem ठीक करें। Proper testing से future fault, short circuit और fire risk को काफी हद तक रोका जा सकता है।

Testing & Safety Check (Power ON से पहले Final Check)

Safety Rules (pvc casing capping wiring में)

Casing capping wiring करते समय safety सबसे पहले रखनी चाहिए, क्योंकि बिजली में छोटी सी गलती भी बड़ा खतरा बन सकती है। हमेशा काम शुरू करने से पहले main supply या MCB पूरी तरह OFF करें और tester से verify करें कि लाइन में current नहीं है। Proper earthing करना बहुत जरूरी है ताकि shock से बचाव हो सके। ISI marked copper wire और सही rating का MCB ही use करें, क्योंकि low quality material overheating और fire risk बढ़ा सकता है। Overloading से बचें और load calculation के अनुसार wire size चुनें। सभी connections को अच्छे से tight करें, loose connection sparking और heating का कारण बनता है। गीले हाथों से या wet area में काम न करें और insulated tools का इस्तेमाल करें। Safety rules follow करने से wiring long-lasting और accident-free रहती है।

Conclusion

Casing capping wiring एक simple, affordable और practical wiring method है जो beginners और professional electricians दोनों के लिए useful है। अगर आप सही load planning, quality material और proper safety rules follow करते हैं, तो यह wiring system safe और long-lasting साबित होता है। PVC method से installation आसान हो जाता है और future maintenance भी comfortable रहता है।
