3 switch 3 socket connection  कैसे करें? – Wiring Diagram को देखें के आसानी से सीखें

इस ब्लॉग में हम आपको स्टेप-बाय-स्टेप गाइड देंगे कि 3 switch 3 socket connection कैसे किया जाता है। यहां आप सरल और सुरक्षित तरीके से electric board बनाने का सही तरीका सीख सकते हैं। इस Wiring Diagram को देखकर आप खुद अपने घर का छोटा-मोटा काम कर पाएंगे और Electricians पर होने वाले अतिरिक्त खर्च को बचा सकते हैं।

सबसे पहले, हम समझेंगे कि इस 3 switch 3 socket connection में हमें किन चीजों की ज़रूरत पड़ेगी। आपको चाहिए एक electric board, three switch, three socket, इंसुलेटेड वायर, और एक स्क्रूड्राइवर सेट।

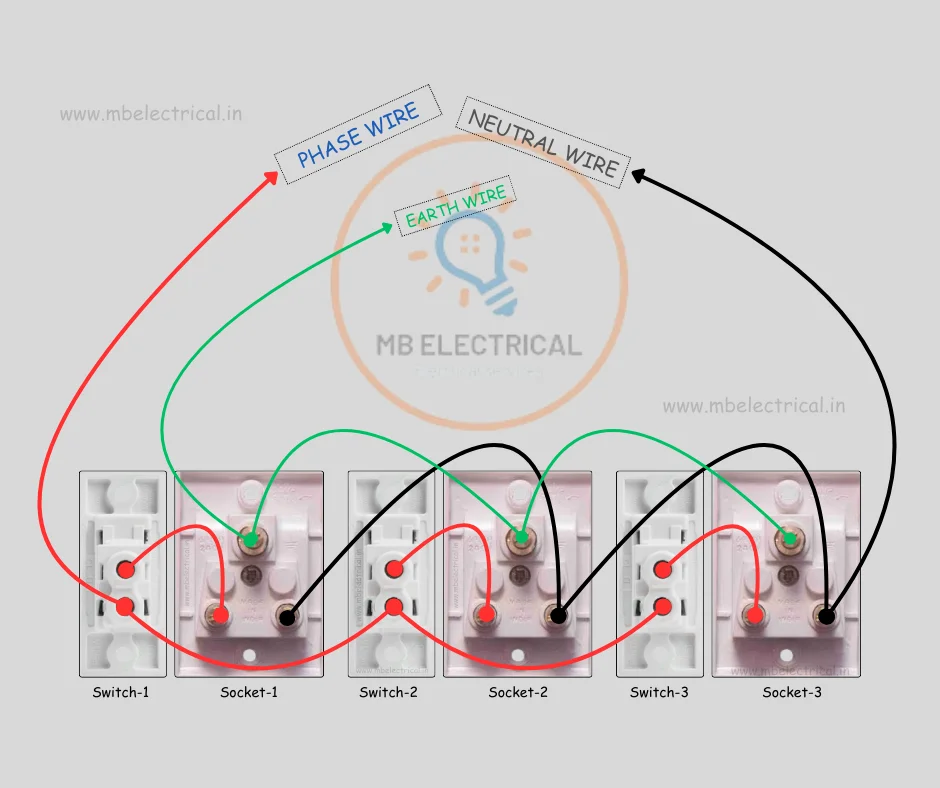

3 Switch 3 Socket Connection Diagram

आप ये वायरिंग इस डायग्राम को देखकर आसानी से कर सकते हैं। डायग्राम में सभी कनेक्शनों को स्टेप-बाय-स्टेप दिखाया गया है, जिससे आपको हर चरण को समझने और सही तरीके से फॉलो करने में मदद मिलेगी। यह डायग्राम आपकी सुविधा के लिए बनाया गया है, ताकि आप बिना किसी कन्फ्यूजन के वायरिंग पूरी कर सकें।

डायग्राम को ध्यान से देखें और हर कनेक्शन को उसी के अनुसार करें। यदि आपको किसी स्टेप में दिक्कत हो, नीचे दिए गए स्टेप्स का पालन करें इससे आपको सही तरीके से और सुरक्षित रूप से काम पूरा करने में मदद मिलेगी।

3 Socket 3 Switch Connection Steps

Step 1: न्यूट्रल कनेक्शन

1. तीनों सॉकेट्स के लेफ्ट साइड पिन (न्यूट्रल टर्मिनल) को आपस में कनेक्ट करें।
2. न्यूट्रल वायर को मेन सप्लाई से जोड़ें और सॉकेट के न्यूट्रल टर्मिनल से कनेक्ट करें।

Step 2: फेज़ कनेक्शन

1. तीनों स्विच के नीचे वाले टर्मिनल्स को एक वायर की मदद से आपस में कनेक्ट करें।
2. इस कनेक्शन से एक वायर निकालकर फेज़ सप्लाई से जोड़ें।

Step 3: स्विच से सॉकेट कनेक्शन

1. पहले सॉकेट के राइट साइड पिन से एक वायर लें और उसे पहले स्विच के ऊपर वाले टर्मिनल से कनेक्ट करें।
2. इसी प्रक्रिया को दूसरे और तीसरे सॉकेट के लिए दोहराएं।

Step 4: अर्थिंग कनेक्शन

1. तीनों सॉकेट्स के ऊपर वाले पिन (अर्थिंग पिन) को आपस में कनेक्ट करें।
2. एक वायर की मदद से इसे अर्थिंग सप्लाई से जोड़ें।

यह डायग्राम और निर्देश New Electricians के लिए बनाए गए हैं। सुनिश्चित करें कि आप काम शुरू करने से पहले मेन सप्लाई बंद कर दें और पूरी सुरक्षा का ध्यान रखें।

दोस्तों, आज के ब्लॉग में हमने सीखा कि 3 switch 3 socket connection कैसे किया जाता है। अगर आपको यह ब्लॉग पसंद आया हो, तो हमारे फेसबुक पेज MB Electrical को फॉलो करना न भूलें। यहां आपको और भी उपयोगी और जानकारीपूर्ण सामग्री मिलेगी जो आपकी इलेक्ट्रिकल समस्याओं को हल करने में मदद करेगी। धन्यवाद!
