अगर आप एक electrician हैं या electrical student, तो 3 phase meter connection को सही तरीके से समझना बहुत ज़रूरी है। घर, दुकान या छोटे इंडस्ट्रियल लोड में जब तीनों phase (R, Y, B) supply होती है, तब 3 phase energy meter connection इस्तेमाल किया जाता है ताकि हर phase का load balance और reading accurate रहे।
इस guide में हम step-by-step देखेंगे कि 3 phase meter wiring diagram को कैसे पढ़ें और practically connection कैसे करें। साथ ही आप जानेंगे three phase meter connection diagram, terminal identification, और installation safety tips जो हर electrician को follow करनी चाहिए।
MB Electrical की मदद से आप न सिर्फ meter fitting करना सीखेंगे बल्कि यह भी समझेंगे कि 3 phase energy meter connection diagram के जरिए load कैसे distribute किया जाता है। यह guide बिल्कुल easy language में है ताकि beginners भी बिना confusion के 3 phase meter installation कर सकें।
चलिए शुरू करते हैं — meter के terminal से लेकर neutral busbar तक, हर wire का connection practically समझते हैं!
3 Phase Meter Connection Diagram Explained
जब किसी घर, वर्कशॉप या छोटे फैक्ट्री में तीन फेज़ सप्लाई (R, Y, B) आती है, तो load को balance करने और energy consumption को accurately मापने के लिए 3 phase meter connection किया जाता है।

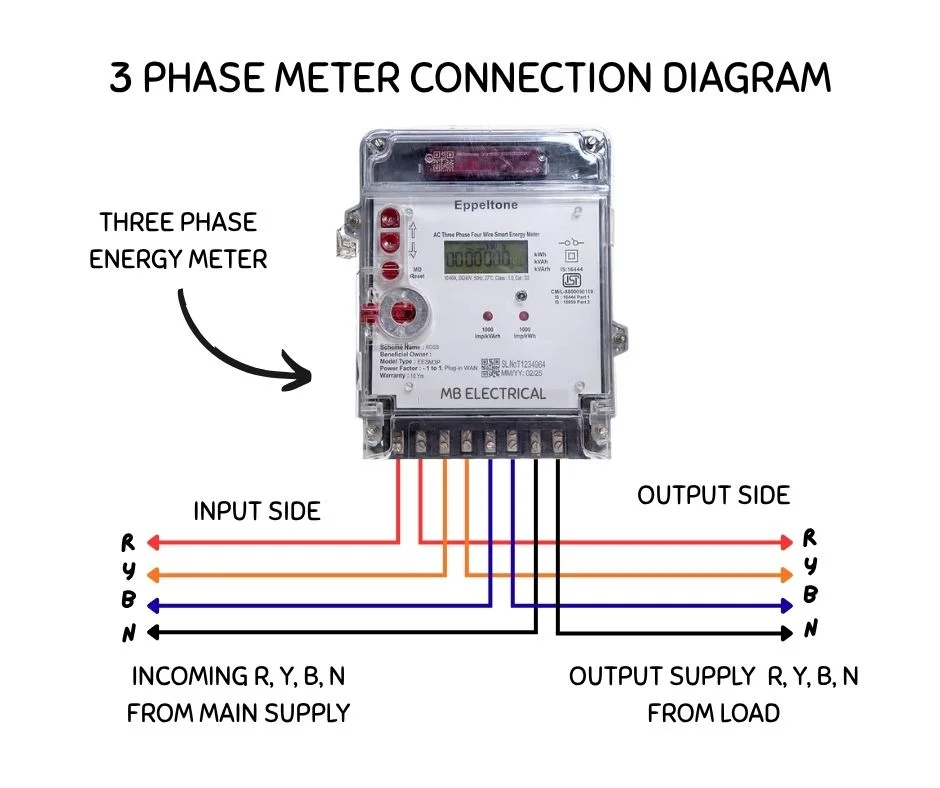

3 Phase Meter Connection Diagram – Clear Input & Output Terminals (R, Y, B, N)इस meter में कुल 8 terminals होते हैं —
- 4 terminals input side (supply from EB/Main)
- 4 terminals output side (load side)
हर phase का connection इस तरह किया जाता है
- R Phase (Red Wire) – Input L1 → Meter → Output L1
- Y Phase (Yellow Wire) – Input L2 → Meter → Output L2
- B Phase (Blue Wire) – Input L3 → Meter → Output L3
- Neutral (Black Wire) – Input N → Meter → Output N
Important: Wiring करते समय सभी terminals को अच्छे से tight करें ताकि overheating न हो, input और load wire को कभी mix न करें, और हमेशा insulated tools का इस्तेमाल करें ताकि shock या short-circuit का खतरा न रहे।
अगर आप एक ही supply से अलग-अलग rooms या tenants के लिए separate billing करना चाहते हैं, तो इसके लिए Sub Meter Connection – Easy Wiring Guide ज़रूर पढ़ें। वहाँ आपको sub meter fitting और wiring step-by-step समझाई गई है।
Terminal Identification in Three Phase Energy Meter
3 Phase Meter Connection को समझने के लिए सबसे जरूरी चीज़ है — हर terminal की पहचान करना।
एक standard Three Phase Energy Meter में आम तौर पर 8 terminals होते हैं, जिन्हें दो हिस्सों में बाँटा जाता है
| Side | Terminal | Description | Wire Color |
|---|---|---|---|
| Input Side | L1 (R Phase In) | Incoming Red Phase from Main Supply | 🔴 Red |
| Input Side | L2 (Y Phase In) | Incoming Yellow Phase | 🟡 Yellow |
| Input Side | L3 (B Phase In) | Incoming Blue Phase | 🔵 Blue |
| Input Side | N (Neutral In) | Incoming Neutral | ⚫ Black |
| Output Side | L1 Out | Load output for R Phase | 🔴 Red |
| Output Side | L2 Out | Load output for Y Phase | 🟡 Yellow |
| Output Side | L3 Out | Load output for B Phase | 🔵 Blue |
| Output Side | N Out | Load side Neutral | ⚫ Black |
Tip: कुछ digital meters में numbering अलग हो सकती है, इसलिए हमेशा meter body पर printed diagram देखें।
3 Phase Meter Installation Safety Tips
जब भी आप 3 phase meter installation कर रहे हों, तो safety को सबसे पहले प्राथमिकता दें। हमेशा meter wiring शुरू करने से पहले main supply को पूरी तरह off करें ताकि shock या short circuit का खतरा न रहे। Load के हिसाब से सही gauge का wire इस्तेमाल करें, क्योंकि पतले wire से overheating और insulation damage हो सकता है। हर terminal को अच्छे से tight करें, क्योंकि loose connection से sparking, meter damage और energy loss होता है।
Wiring करते समय input और output wire को कभी mix न करें, polarity हमेशा सही रखें। Meter box और neutral busbar को proper earthing से जोड़ें ताकि fault current safely discharge हो सके। Installation के दौरान हमेशा insulated tools (जैसे screwdriver, plier) का इस्तेमाल करें और gloves पहनना न भूलें। हर phase wire को label करें ताकि future maintenance में कोई confusion न हो।
याद रखें एक सुरक्षित और साफ-सुथरा 3 phase meter connection ही long-term performance और accurate reading की गारंटी देता है।
Conclusion
अब तक आपने सीखा कि एक 3 phase meter connection कैसे किया जाता है और किस तरह 3 phase energy meter connection diagram को पढ़कर wiring को practically समझा जा सकता है। चाहे आप 3 phase meter installation कर रहे हों या three phase meter wiring diagram को analyze कर रहे हों, safety और proper connection सबसे ज़रूरी है।
इस guide में हमने 3 phase electric meter connection, 3 phase energy meter diagram, और three phase meter connection diagram को आसान भाषा में समझाया ताकि हर beginner electrician या student confidently काम कर सके। अगर आप industry या घर में accurate billing के लिए three phase energy meter connection कर रहे हैं, तो हमेशा correct terminal wiring और earthing पर ध्यान दें।
अब आपकी बारी! अगर यह post आपको helpful लगी, तो इसे अपने electrician दोस्तों के साथ share करें और नीचे comments में बताएं कि आपको 3 phase meter connection में कौन-सी challenge आती है।
आपकी राय और सुझाव हमें अगली guide में और बेहतर बनाने में मदद करेंगे।
