नमस्कार दोस्तों! स्वागत है आपका mb electrical पर, जहां हम आपको आसान भाषा में इलेक्ट्रिकल कनेक्शन सिखाते हैं। आज हम सीखेंगे ‘ 1 Switch 1 Socket Connection का पूरा प्रोसेस। यह बहुत ही आसान और काम का कनेक्शन है। चलिए, शुरू करते हैं!
सबसे पहले, ये सामान तैयार कर लीजिए। One way switch, 5 pin socket, wire, switch board ध्यान रहे, सभी उपकरण अच्छे क्वालिटी के हों ताकि सेफ्टी बनी रहे।

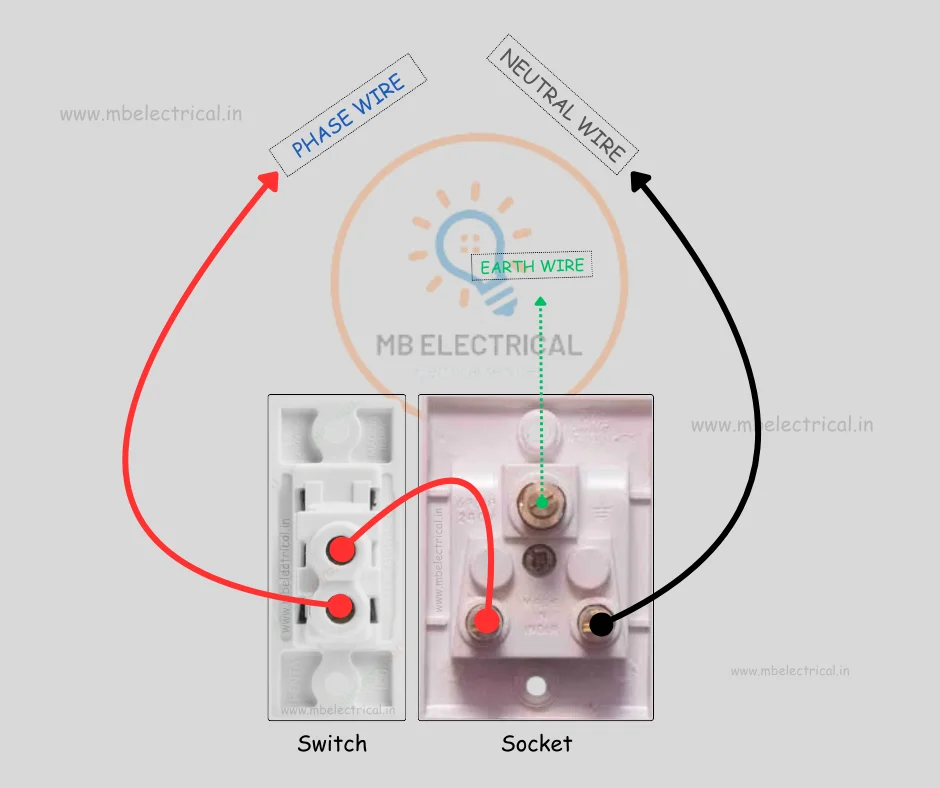

यहां देखिए, one switch one socket connection Diagram इसे देखकर आप इसे आसानी से समझ सकते हैं। फेज वायर स्विच में जाता है और फिर वहां से सॉकेट तक पहुंचता है। न्यूट्रल वायर सीधे सॉकेट से जुड़ता है।
1 Switch 1 Socket Connection स्टेप-बाय-स्टेप प्रोसेस
न्यूट्रल वायर कनेक्शन:
- सॉकेट के लेफ्ट साइड पिन (न्यूट्रल टर्मिनल) पर न्यूट्रल वायर को जोड़ें।
- यह वायर मुख्य सप्लाई से जुड़ा होना चाहिए।
फेज़ वायर कनेक्शन:
- स्विच के नीचे वाले टर्मिनल पर फेज़ वायर को कनेक्ट करें।
- स्विच के ऊपर वाले टर्मिनल से एक वायर निकालें और इसे सॉकेट के राइट साइड पिन (फेज़ टर्मिनल) से जोड़ें।
अर्थिंग वायर कनेक्शन:
यह वायर मुख्य अर्थिंग सप्लाई से जुड़ा होना चाहिए।
सॉकेट के ऊपर वाले पिन (अर्थिंग पिन) पर अर्थिंग वायर को कनेक्ट करें।
तो दोस्तों, यह था ‘1 Switch 1 Socket Connection’ का आसान तरीका। अगर आपको यह ब्लॉग पसंद आया हो, तो इसे शेयर जरूर करें। और हां, अगर आपको 3 switch 3 socket connection का पोस्ट चाहिए, तो आप इसे जरूर पढ़ सकते हैं। यह भी एक बहुत ही काम की जानकारी है जो आपको आसानी से कनेक्शन करने में मदद करेगी। तब तक सुरक्षित रहें और सीखते रहें। धन्यवाद!
